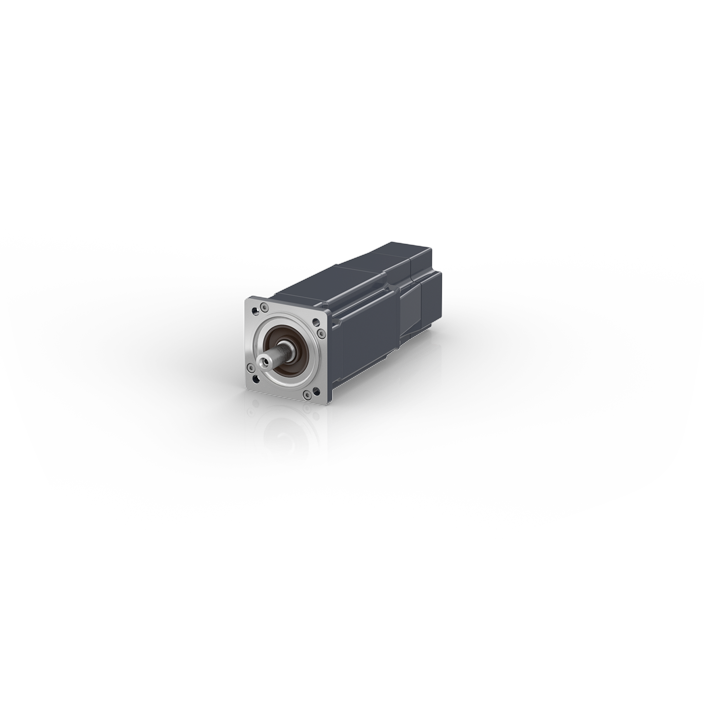

AMI8132-abcc-wJyz | Компактный интегрированный сервопривод 2,18 Нм (M0), F3 (72В мм)Новый
01.01.2025
AMP8553 | Распределенный сервопривод с увеличенным моментом инерции ротора 9,60…10,2В Нм (M0), F5 (104В мм)
01.01.2025
MSD1583-103
Общая спецификация Материал сердечника: Феррит Вес: 3,7–4,4 г Упаковка: Катушка 300/13, Пластиковая лента: Ширина 32 мм, Толщина 0,5 мм, Расстояние между карманами 24 мм, Глубина кармана 8,6 мм. Изоляция между обмотками: 500 В (среднеквадратичное значение), одна минута Пайка/Промывка Уровень чувствительности к влаге (MSL): 1 (неограниченный срок службы при Устойчивость к нагреву при пайке: Макс. три 40-секундных цикла оплавления при температуре +260 °C, детали охлаждаются до комнатной температуры между циклами. Перед пайкой ознакомьтесь с разделом «Паяние компонентов Coilcraft». Промывка печатной платы: Проверено только чистой водой или спиртом. Дополнительная информация.
675,00 ₽
Характеристики
Электрические характеристики при 25 °C.
Для обратноходовых применений
| Номер детали 1 (Наведите для просмотра схем) | Индуктивность (Гн) 2 (Допуск: ±,20%) | DCR (Ом) 3 | Изоляция Напряжение (В) | Утечка Индуктивность (нГн) 5 | Коэффициент трансформации | |
|---|---|---|---|---|---|---|
| тип | макс | |||||
| MSD1583-103ME_ | 10 | 0,026 | 0,031 | 500 | 330 | 1 : 1 |
Для приложений SEPIC
| Номер детали 1 (Наведите курсор для просмотра схем) | Индуктивность (Гн) 2 (Допуск: ±,20%) | DCR (Ом) 3 | Типичное значение SRF (МГц) 4 | Коэффициент связи | Утечка Индуктивность (нГн) 5 | Isat (A) 6 | Irms (A) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| тип | макс | падение 10% | падение 20% | падение 30% | обе обмотки 7 | одна обмотка 8 | |||||
| MSD1583-103ME_ | 10 | 0,026 | 0,031 | 16,0 | 0,98 | 330 | 11,7 | 13,3 | 14,5 | 3,7 | 5,2 |
