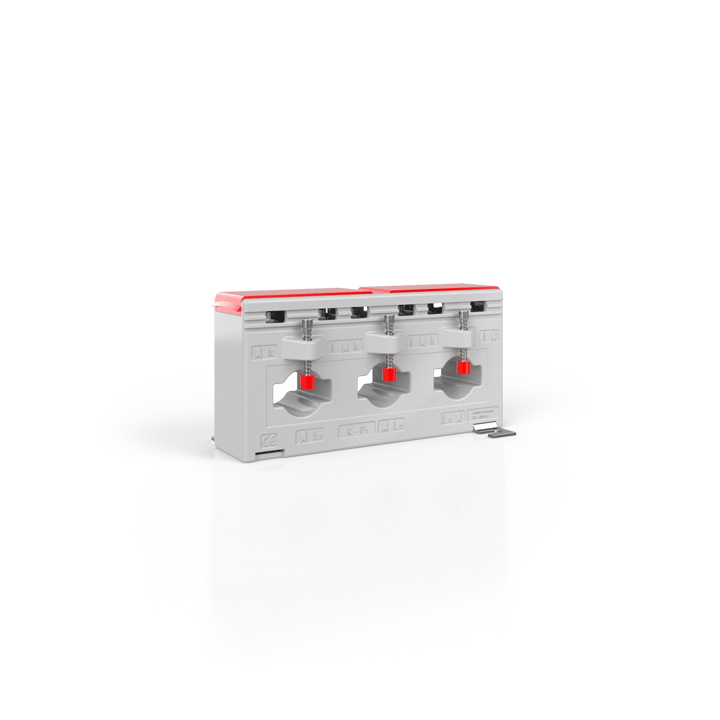

SCT3315-0250 | 3-фазный кольцевой трансформатор тока, 3 x 250 А переменного тока, класс точности В 1
01.01.2025

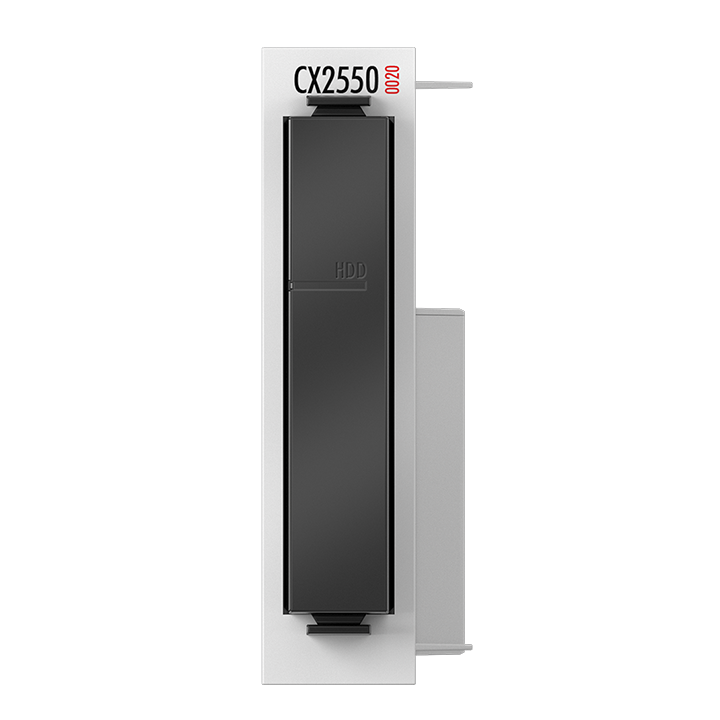

CX2550-0020 | Extension module for CX20xx – Module for 2½-inch HDD/SSD
01.01.2025
MSD1514-472
General specification Core Material: Ferrite Weight: 9.0 – 11.8 g Packaging: 175/13 reel, Plastic tape: 32 mm wide, 0.5 mm thick, 24 mm pocket spacing, 14.3 mm pocket depth Winding to Winding Isolation: 500 Vrms, one minute Soldering/Washing Moisture Sensitivity Level (MSL): 1 (unlimited floor life at Resistance to soldering heat: Max three 40 second reflows at +260C, parts cooled to room temperature between cycles Refer to Soldering Coilcraft Components before soldering. PCB Washing: Tested with pure water or alcohol only. More info.
900,00 ₽
Характеристики
Электрические характеристики при 25 °C.
Для обратноходовых применений
| Номер детали 1 (Наведите для просмотра схем) | Индуктивность (Гн) 2 (Допуск: ±,20%) | DCR (Ом) 3 | Напряжение изоляции (В) | Индуктивность рассеяния (нГн) 5 | Коэффициент трансформации | |
|---|---|---|---|---|---|---|
| тип | макс | |||||
| MSD1514-472ME_ | 4,7 | 0,012 | 0,014 | 500 | 200 | 1 : 1 |
Для приложений SEPIC
| Номер детали 1 (Наведите курсор для просмотра схем) | Индуктивность (Гн) 2 (Допуск: ±,20%) | DCR (Ом) 3 | SRF тип (МГц) 4 | Коэффициент связи | Индуктивность рассеяния (нГн) 5 | Isat (A) 6 | Irms (A) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| тип | макс | падение 10% | падение 20% | падение 30% | обе обмотки 7 | одна обмотка 8 | |||||
| MSD1514-472ME_ | 4,7 | 0,012 | 0,014 | 25,0 | 0,98 | 200 | 19,5 | 21,8 | 23,7 | 5,4 | 7,6 |
