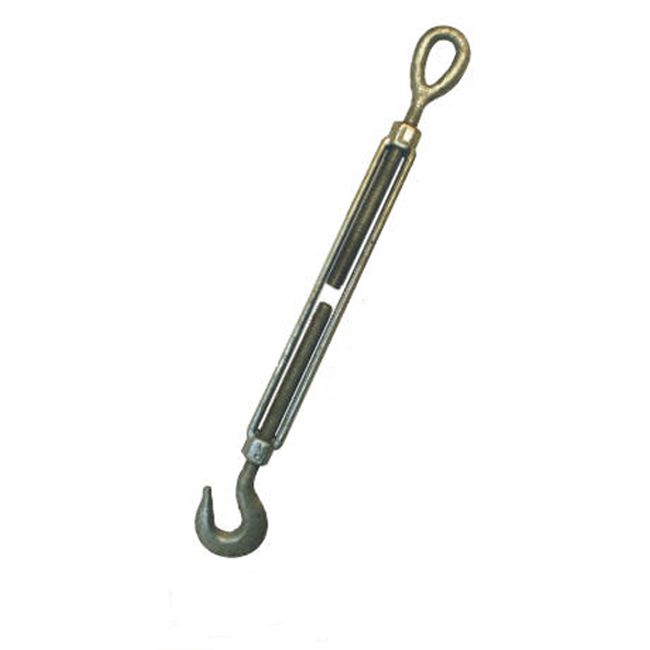

Стяжка с крючком и ушком Weisner
01.01.2025

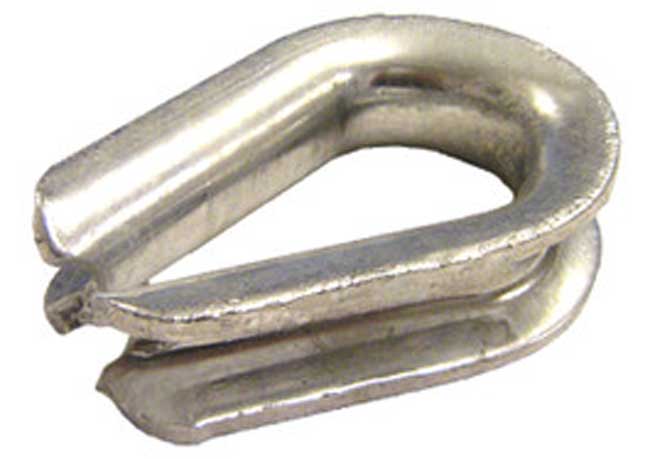

Weisner 3/8 дюйма, сверхпрочный оцинкованный коуш
01.01.2025
МСД1514-252
Общая спецификация Материал сердечника: Феррит Вес: 9,0–11,8 г Упаковка: Катушка 175/13, Пластиковая лента: Ширина 32 мм, Толщина 0,5 мм, Расстояние между карманами 24 мм, Глубина кармана 14,3 мм Изоляция между обмотками: 500 В (среднеквадратичное значение), одна минута Пайка/Промывка Уровень чувствительности к влаге (MSL): 1 (неограниченный срок службы при Устойчивость к нагреву при пайке: Макс. три 40-секундных цикла оплавления при температуре +260 °C, детали охлаждаются до комнатной температуры между циклами. Перед пайкой ознакомьтесь с разделом «Паяние компонентов Coilcraft». Промывка печатной платы: Проверено только чистой водой или спиртом. Дополнительная информация.
900,00 ₽
Характеристики
Электрические характеристики при 25 °C.
Для обратноходовых применений
| Номер детали 1 (Наведите для просмотра схем) | Индуктивность (Гн) 2 (Допуск: ±,20%) | DCR (Ом) 3 | Напряжение изоляции (В) | Индуктивность рассеяния (нГн) 5 | Коэффициент трансформации | |
|---|---|---|---|---|---|---|
| тип | макс | |||||
| MSD1514-252ME_ | 2,5 | 0,010 | 0,012 | 500 | 200 | 1 : 1 |
Для приложений SEPIC
| Номер детали 1 (Наведите курсор для просмотра схем) | Индуктивность (Гн) 2 (Допуск: ±,20%) | DCR (Ом) 3 | SRF тип (МГц) 4 | Коэффициент связи | Индуктивность рассеяния (нГн) 5 | Isat (A) 6 | Irms (A) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| тип | макс | падение 10% | падение 20% | падение 30% | обе обмотки 7 | одна обмотка 8 | |||||
| MSD1514-252ME_ | 2,5 | 0,010 | 0,012 | 34,0 | 0,97 | 200 | 25,0 | 28,0 | 30,5 | 6,0 | 7,8 |
