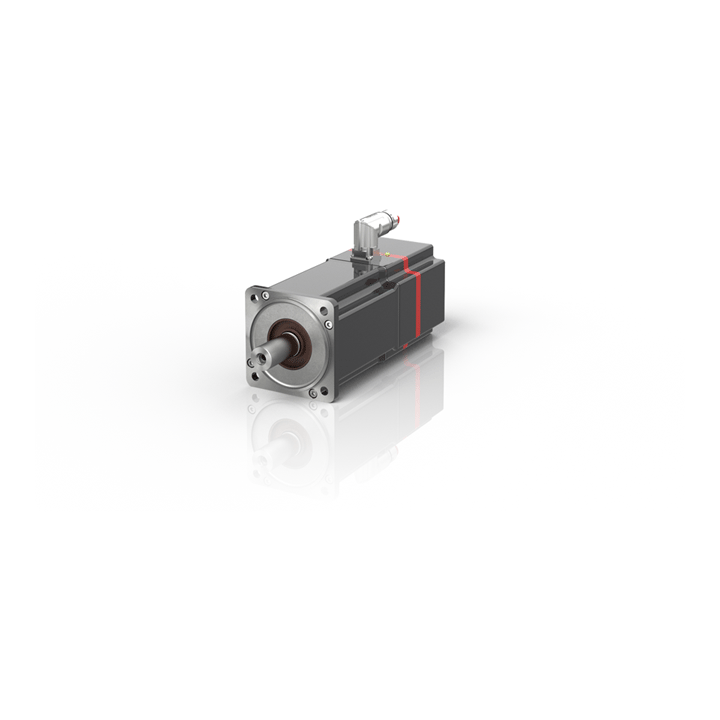

AMP8552 | Distributed servo drive with increased rotor moment of inertia 5.60…7.60 Nm (M0), F5 (104 mm)
01.01.2025
AX8118-0200-0000 | Одноосный модуль
01.01.2025
MSD1278H-123
General specification Core Material: Ferrite Weight: 3.7 – 4.4 g Packaging: 500/13 reel, Plastic tape: 24 mm wide, 0.5 mm thick, 16 mm pocket spacing, 8.7 mm pocket depth Winding to Winding Isolation: 500 Vrms, one minute Soldering/Washing Moisture Sensitivity Level (MSL): 1 (unlimited floor life at Resistance to soldering heat: Max three 40 second reflows at +260C, parts cooled to room temperature between cycles Refer to Soldering Coilcraft Components before soldering. PCB Washing: PCB washing Tested with pure water or alcohol only. More info.
675,00 ₽
Specifications
Electrical specifications at 25C.
For Flyback Applications
| Part number 1 (Hover for schematics) | Inductance (H) 2 (Tolerance: ±,20%) | DCR max (Ω) 3 | Isolation Voltage (V) | Leakage Inductance (nH) 5 |
|---|---|---|---|---|
| MSD1278H-123MED | 12.00 | 0.037 | 500 | 530.00 |
For SEPIC Applications
| Part number 1 (Hover for schematics) | Inductance (H) 2 (Tolerance: ±,20%) | DCR max (Ω) 3 | SRF typ (MHz) 4 | Coupling coefficient | Leakage Inductance (nH) 5 | Isat (A) 6 | Irms (A) | |||
|---|---|---|---|---|---|---|---|---|---|---|
| 10% drop | 20% drop | 30% drop | both windings 7 | one winding 8 | ||||||
| MSD1278H-123MED | 12 | 0.037 | 18.0 | 0.98 | 530 | 6.6 | 7.5 | 8.3 | 3.87 | 5.47 |
