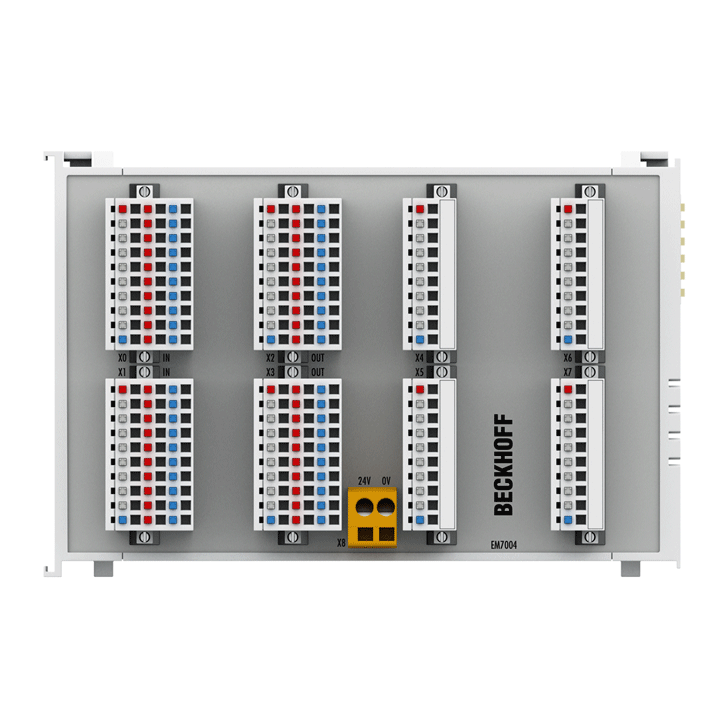

EM7004 | Терминальный модуль EtherCAT, 4-канальный интерфейс движения, осевой/сервопривод, 24 В В постоянного тока
01.01.2025
MSD1260T-822
Общие характеристики Материал сердечника: Феррит Вес: 2,8–3,2 г Упаковка: Катушка 500/13, Пластиковая лента: Ширина 24 мм, Толщина 0,5 мм, Расстояние между карманами 16 мм, Глубина кармана 6,9 мм Изоляция между обмотками: 500 В (среднеквадратичное значение), одна минута Пайка/Промывка Уровень чувствительности к влаге (MSL): 1 (неограниченный срок службы при Устойчивость к нагреву при пайке: Макс. три 40-секундных цикла оплавления при температуре +260 °C, детали охлаждаются до комнатной температуры между циклами. Перед пайкой ознакомьтесь с разделом «Паяние компонентов Coilcraft». Промывка печатной платы: Проверено только чистой водой или спиртом. Дополнительная информация.
450,00 ₽
Характеристики
Электрические характеристики при 25 °C.
Для обратноходовых приложений
| Номер детали 1 (Наведите курсор для просмотра схем) | Индуктивность (Гн) 2 (Допуск: ±,20%) | DCR max (Ом) 3 | Изоляция Напряжение (В) | Утечка Индуктивность (нГн) 5 | Коэффициент трансформации |
|---|---|---|---|---|---|
| MSD1260T-822ML_ | 8.2 | 0.052 | 500 | 250 | 1 : 1 |
Для приложений SEPIC
| Номер детали 1 (Наведите курсор для просмотра схем) | Индуктивность (Гн) 2 (Допуск: ±,20%) | DCR max (Ом) 3 | Типичное значение SRF (МГц) 4 | Коэффициент связи | Утечка Индуктивность (нГн) 5 | Isat (A) 6 | Irms (A) | |||
|---|---|---|---|---|---|---|---|---|---|---|
| 10% падение | 20% падение | 30% падение | обе обмотки 7 | одна обмотка 8 | ||||||
| MSD1260T-822ML_ | 8,2 | 0,052 | 26,0 | 0,94 | 250 | 6.4 | 7.4 | 8.0 | 2.6 | 3.7 |
