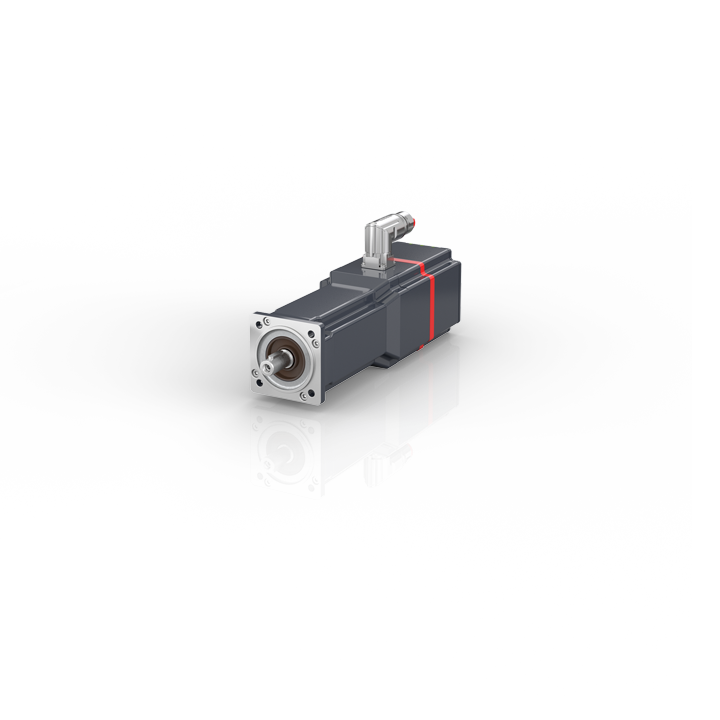

AMP8031-Fx1z | Распределенный сервопривод 1,36 Нм (M0), F3 (72В мм)
01.01.2025
AMP8032-Dx3z | Распределенный сервопривод 2,37 Нм (M0), F3 (72В мм)
01.01.2025
MSD1260H-274
Общая спецификация Материал сердечника: Феррит Вес: 2,8–3,2 г Упаковка: Катушка 500/13, Пластиковая лента: Ширина 24 мм, Толщина 0,5 мм, Расстояние между карманами 16 мм, Глубина кармана 6,9 мм Изоляция между обмотками: 500 В среднеквадратичного значения, одна минута Пайка/Промывка Уровень чувствительности к влаге (MSL): 1 (неограниченный срок службы при Устойчивость к нагреву при пайке: Макс. три 40-секундных цикла оплавления при температуре +260 °C, детали охлаждаются до комнатной температуры между циклами Перед пайкой ознакомьтесь с разделом «Паяние компонентов Coilcraft». Промывка печатной платы: Протестировано по методу MIL-STD-202 215 плюс дополнительная промывка водой. Дополнительная информация
450,00 ₽
Характеристики
Электрические характеристики при 25 °C.
Для обратноходовых применений
| Номер детали 1 | Индуктивность (Гн) 2 (Допуск: ±,10%) | DCR max (Ом) 3 | Напряжение изоляции (В) | Индуктивность рассеяния (Гн) 5 | Коэффициент поворотов |
|---|---|---|---|---|---|
| MSD1260H-274KE_ | 270 | 0,783 | 500 | 1,1 | 1 : 1 |
Для приложений SEPIC
| Номер детали 1 | Индуктивность (Гн) 2 (Допуск: ±,10%) | DCR max (Ом) 3 | SRF typ (МГц) 4 | Коэффициент связи | Утечка Индуктивность (Гн) 5 | Isat (A) 6 | Irms (A) | |||
|---|---|---|---|---|---|---|---|---|---|---|
| 10% падение | 20% падение | 30% падение | обе обмотки 7 | одна обмотка 8 | ||||||
| MSD1260H-274KE_ | 270 | 0,783 | 4,0 | 0,98 | 1,1 | 0,91 | 1.1 | 1.2 | 0.55 | 0.77 |
