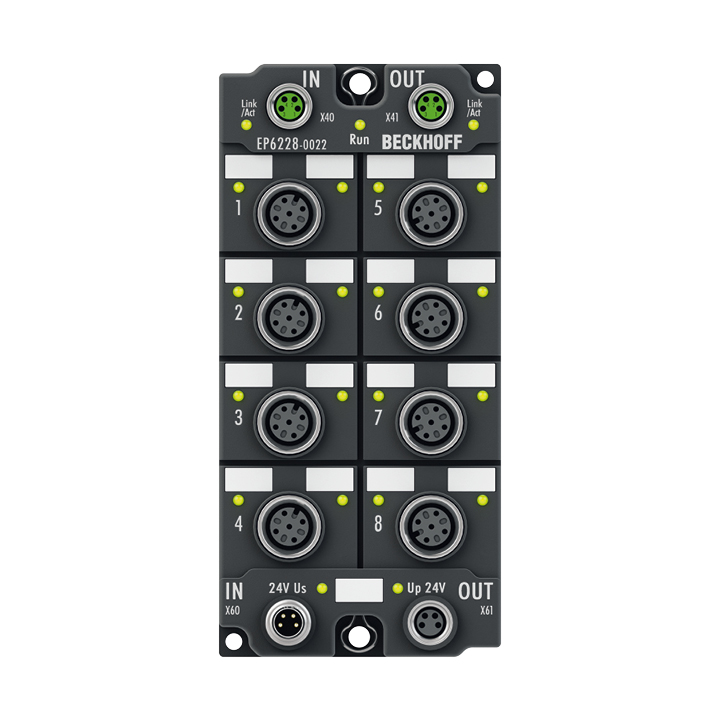

EP6228-0022 | EtherCAT Box, 8-канальный интерфейс связи, IO-Link, ведущий, ClassВ A, M12Предпочтительный тип
01.01.2025

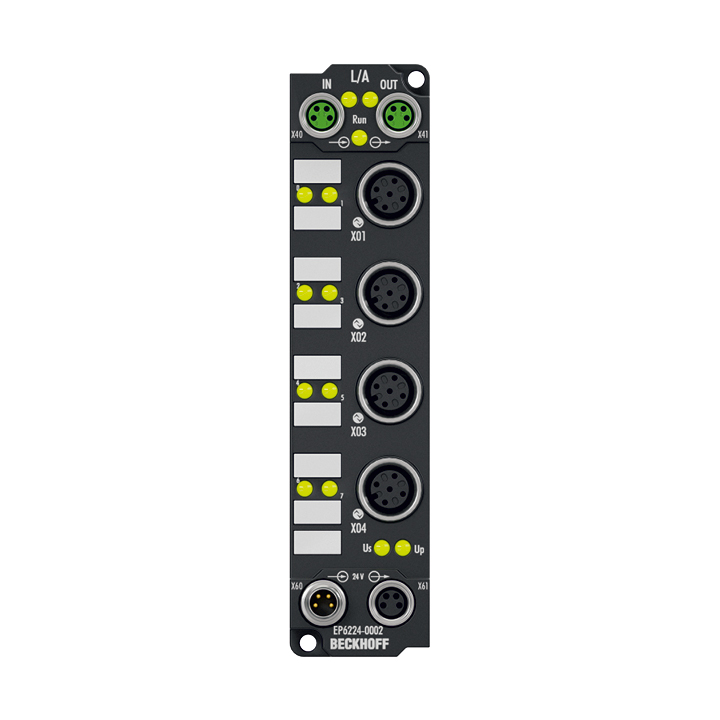

EP6224-0002 | EtherCAT Box, 4-канальный интерфейс связи + 4-канальный цифровой вход, IO-Link, ведущий, класс В A, M12Предпочтительный тип
01.01.2025
MSD1260H-223
Общая спецификация Материал сердечника: Феррит Вес: 2,8–3,2 г Упаковка: Катушка 500/13, Пластиковая лента: Ширина 24 мм, Толщина 0,5 мм, Расстояние между карманами 16 мм, Глубина кармана 6,9 мм Изоляция между обмотками: 500 В среднеквадратичного значения, одна минута Пайка/Промывка Уровень чувствительности к влаге (MSL): 1 (неограниченный срок службы при Устойчивость к нагреву при пайке: Макс. три 40-секундных цикла оплавления при температуре +260 °C, детали охлаждаются до комнатной температуры между циклами Перед пайкой ознакомьтесь с разделом «Паяние компонентов Coilcraft». Промывка печатной платы: Протестировано по методу MIL-STD-202 215 плюс дополнительная промывка водой. Дополнительная информация
450,00 ₽
Характеристики
Электрические характеристики при 25 °C.
Для обратноходовых применений
| Номер детали 1 | Индуктивность (Гн) 2 (Допуск: ±,20%) | DCR max (Ом) 3 | Изоляция Напряжение (В) | Утечка Индуктивность (нГн) 5 | Коэффициент поворотов |
|---|---|---|---|---|---|
| MSD1260H-223ME_ | 22 | 0,083 | 500 | 290 | 1 : 1 |
Для приложений SEPIC
| Номер детали 1 | Индуктивность (Гн) 2 (Допуск: ±,20%) | DCR max (Ом) 3 | SRF typ (МГц) 4 | Коэффициент связи | Индуктивность рассеяния (нГн) 5 | Isat (A) 6 | Irms (A) | |||
|---|---|---|---|---|---|---|---|---|---|---|
| 10% падение | 20% падение | 30% падение | обе обмотки 7 | одна обмотка 8 | ||||||
| MSD1260H-223ME_ | 22 | 0,083 | 15,0 | 0,98 | 290 | 3,2 | 3.7 | 4.1 | 1.9 | 2.6 |
