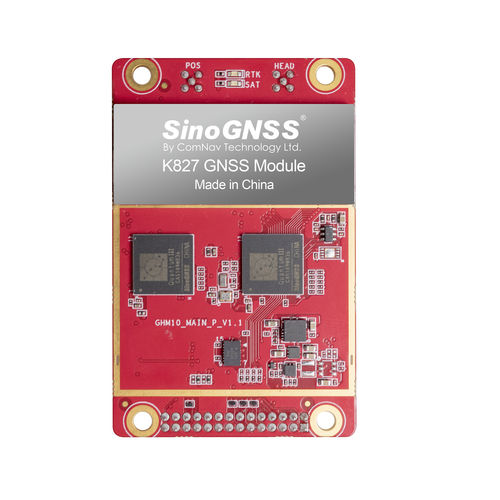

Модуль GNSS K827 для систем ГЛОНАСС и BeiDou
05.10.2024
Модуль фотомножителя H9306-04P
Модули фотоумножителей H9306/H9307 оснащены боковым фотоумножителем диаметром 13 мм (1/2 дюйма), высоковольтным источником питания и усилителем с низким уровнем шума. Имеются два типа усилителей с коэффициентом преобразования 1 В/мкА или 0,1 В/мкА и полосой частот 20 кГц или 200 кГц. В данной серии применяется схема Кокрофта-Уолтона с низким потреблением энергии, а гибкие кабели облегчают установку.
Технические характеристики
| Photocathode Area Shape | Square |
|---|---|
| Photocathode Area Size | 3.7 mm x 13.0 mm |
| Wavelength (Short) | 185 nm |
| Wavelength (Long) | 830 nm |
| Wavelength (Peak) | 530 nm |
| Dimension (W x H x D) | 19.0 mm x 53.2 mm x 50.8 mm |
| Input Voltage | +/-11.5 V to +/-15.5 V |
| Max. Input Voltage | +/-18 V |
| Max. Input Current | +9 mA / -1 mA |
| Max. Output Signal Voltage | +10V (Load resistance 10 kΩ) |
| Max. Control Voltage | 1.2 V |
| Recommended Control Voltage Adjustment Range | +0.25 V to +1.0 V |
| Luminous Sensitivity Min. | 140 μA/lm |
| Luminous Sensitivity Typ. | 200 μA/lm |
| Blue Sensitivity Index (CS 5-58) Typ. | – |
| Red/White Ratio Typ. | 0.15 |
| Radiant Sensitivity Typ. | 70 mA/W |
| Luminous Sensitivity Min | 3.0 x 108 V/lm |
| Luminous Sensitivity Typ. | 7.0 x 108 V/lm |
| Radiant Sensitivity Typ. | 250 V/nW |
| Vout Depending on PMT Dark Current Typ. | 0.1 mV |
| Vout Depending on PMT Dark Current Max. | 1 mV |
| Current to Voltage Coversion Factor | 1 V/uA |
| Output Offset Voltage Typ. | +/-3 mV |
| Ripple Noise (peak to peak) Max. | 0.8 mV |
| Settling Time Max. | 10 s |
| Operating Ambient Temperature | +5 ℃ to +50 ℃ |
| Storage Temperature | -20 ℃ to +50 ℃ |
| Weight | 110 g |
