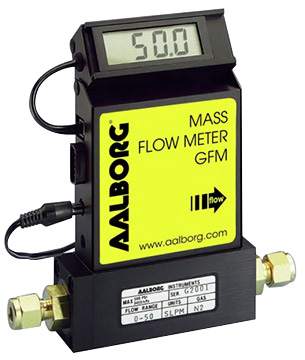

Расходомеры общего назначения Aalborg GFM
04.10.2024
Микролинзовые массивы
Создавайте компактные системы коллимации и фокусировки с использованием наших массивов микролинз (MLA) в одном или двух измерениях. Когерентные MLA состоят из отдельных линз, расположенных в периодическом квадратном или шестиугольном формате с расстоянием между линзами в несколько сотен микрометров. Их производство может осуществляться методом наноимпринтинга, фотолитографии или стеклянного литья. Технические характеристики матрицы кремниевых микролинз.
Создавайте очень компактные системы коллимации и фокусировки, используя наши одно- или двумерные массивы микролинз (MLA).
Когерентные MLA обычно состоят из отдельных линз, расположенных в квадратном или шестиугольном периодическом узоре, с шаг линзы несколько сотен микрометров. Их можно изготовить с помощью наноимпринтинга, фотолитографии и литья стекла.
Технические характеристики
Технические характеристики матрицы кремниевых микролинз
| Характеристики материалов | |
| Материал | Силикон |
| Светоотражающий индекс | ≈ 3,42 |
| Прозрачность | R < 0,2% T > 99% при 1260–1340 нм |
| Технические характеристики | |
| Диаметр | 600 ±5 мкм |
| Толщина | 400 ±10 мкм |
| Шаг | 750 ±1 мкм |
| Прозрачная апертура | >510 нм |
| Радиус кривизны | 3,0 мм |
| Коническая | 0 |
| Шероховатость поверхности | <5 нм RMS |
| Отклонение профиля поверхности линзы | <35 нм RMS |
| Качество поверхности | Целевая раскопка: 5/1×0,025 на основе ISO 10110-7 |
| Сколы | <100 мкм |
| Вертикальность края | 90 ±2° |
