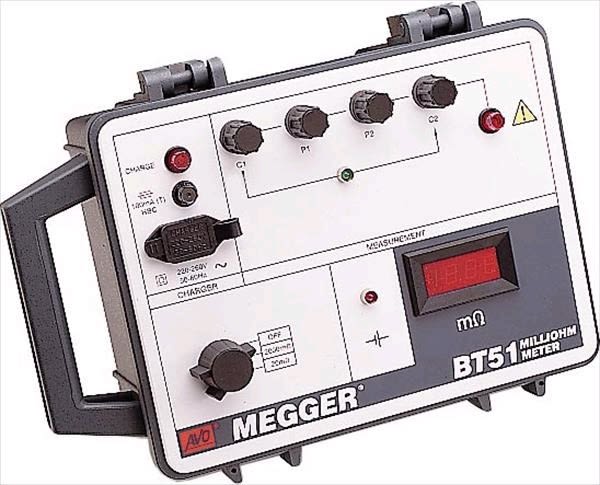

Megger BT51 – тестер связи 2 А

Описание Megger BT51 – 2 A Bond Tester

• Высокий испытательный ток
• Четырехконтактное измерение
• Два диапазона измерения (2000 мОм и 20,00 мОм) и максимальное разрешение 0,01 мОм
• Защищен от непреднамеренного подключения к сети

Омметр низкого сопротивления BT51 выполняет измерения, пропуская ток через проверяемый проводник, а также контролируя напряжение на нем. Испытательный ток ограничивается простой схемой ограничения тока и измеряется путем контроля напряжения на резисторе. Испытательный ток поддерживается на номинальном уровне 2 А, и поскольку измерение является логометрическим, показания не зависят от каких-либо изменений тока.

Прибор имеет 3 1/2-разрядный светодиодный дисплей для облегчения использования при слабом освещении. Два светодиода на передней панели показывают состояние батареи и наличие испытательного тока во время измерения. Неоновая лампа указывает на наличие опасного напряжения, если испытательные штыри случайно помещены на цепь под напряжением. Это предупреждение появляется независимо от того, включен ли прибор или нет. Омметр защищен от напряжения до 240 В переменного тока с помощью релейной цепи, которая удерживает прибор в безопасном режиме, изолированном от источника питания. Опять же, эта защита эффективна независимо от того, включен ли прибор или нет.

Эксплуатация прибора проста, нужно установить только один переключатель диапазонов. Питание осуществляется от внутренних перезаряжаемых элементов, а зарядное устройство встроено в корпус. В комплект поставки входят ручные испытательные штыри Duplex Connect, а также доступны другие типы проводов. Прибор встроен в прочный портативный корпус, который устойчив к атмосферным воздействиям и ударам и имеет откидную съемную крышку.

Применение

Приборы, которые точно измеряют низкое сопротивление и выдают результат напрямую, бесценны во многих приложениях. BT51 — это стабильный, точный, надежный омметр с низким сопротивлением, который одинаково подходит как для точных лабораторных применений, так и для применения в полевых условиях.

Примеры использования

Ввод в эксплуатацию и техническое обслуживание оборудования подстанций, где можно проводить измерения на таких объектах, как соединения шин, контактное сопротивление выключателей и автоматических выключателей, сопротивление предохранителей, холодные сварные соединения внахлестку в алюминиевой заземляющей полосе и заземление. Техническое обслуживание воздушных линий электропередачи, где можно проверять «горячие» соединения до и после их переделки или повторного сжатия. Испытание соединений каркасов самолетов, включая соединение электронных разрядников и топливных баков. Испытание заземляющих соединений в шахтах. Испытание соединений рельсов, где рельсы используются как часть системы связи или для передачи электроэнергии.

Испытание целостности громоотводов

Электронное оборудование, где можно проводить измерения на таких объектах, как резисторы, сопротивление дорожек печатных плат (контроль качества толщины покрытия), сопротивление металлизированных отверстий на печатных платах, контактное сопротивление реле, сопротивление шунтов, толстопленочные схемы и т. д. Бытовое и промышленные электромонтажные установки, где можно измерить непрерывность кольцевой магистрали и защитного проводника цепи, а также проверить целостность заземления в соответствии с l6-м изданием Правил электропроводки IEE

Принцип работы

BT51 использует четырехконтактный метод измерения. Главное преимущество этого метода заключается в том, что сопротивление испытательных проводов не включается в измерение. Это важный фактор, когда значение измеренного сопротивления очень низкое.
