Описание

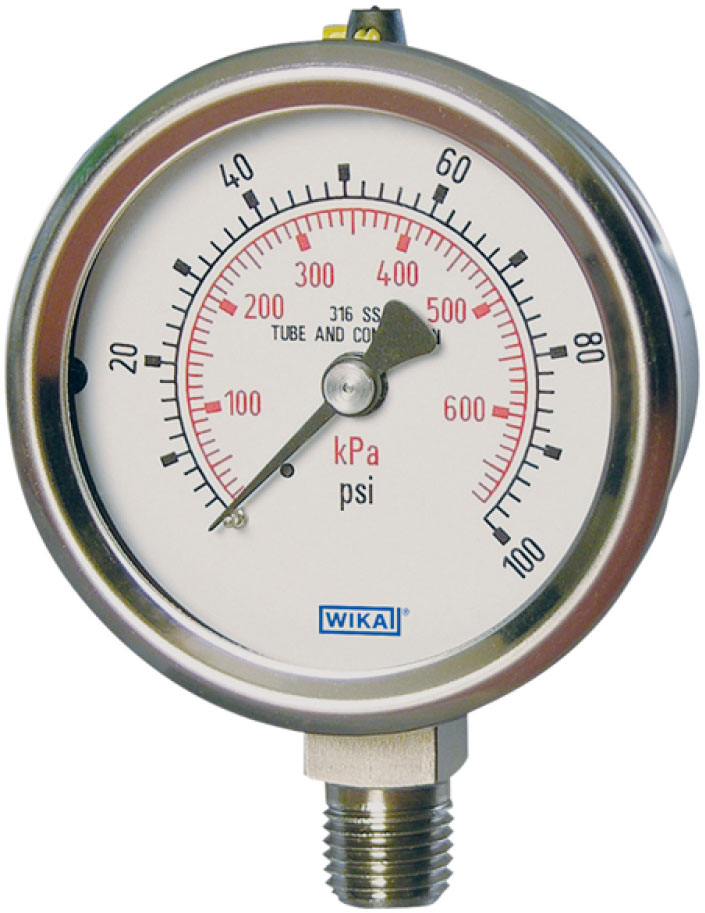

WIKA 232.53 и 233.53 — это технологические манометры с трубкой Бурдона. Имея диапазон давления от вакуума до 15 000 фунтов на квадратный дюйм, модели 232.53 с сухим манометром и 233.53 с корпусом, заполненным жидкостью, идеально подходят для многих применений в перерабатывающей промышленности, например, в химической/нефтехимической промышленности, на электростанциях, в горнодобывающей промышленности, на суше и на море, в экологических технологиях, машиностроение и заводостроение. Оба манометра подходят для агрессивных сред и газообразных или жидких сред, которые не препятствуют работе системы давления. Вариант с жидкостным наполнением, 232.53, также подходит для применений с высокими динамическими пульсациями давления или вибрацией.

Манометры WIKA 232.53 и 233.53 разработаны в соответствии со стандартами ASME B40.100 и EN 837-1. Каждый манометр имеет конструкцию из нержавеющей стали, обеспечивающую защиту от атмосферных воздействий NEMA 4X/IP65. Обе модели доступны с циферблатами 2 дюйма, 2-1/2 дюйма или 4 дюйма. Доступны различные технологические соединения и места подключения.

Технические характеристики

Особенности:

• Давление варьируется от вакуума до 15 000 фунтов на квадратный дюйм (или эквивалентное)
• Размеры 2 дюйма, 2-1/2 дюйма и 4 дюйма (50, 63 и 100 мм)
• Рабочее давление для циферблата 2 дюйма и 2-1/2 дюйма:
  • Постоянное: 3/4 значения шкалы
  • Колебание: 2/3 полного значения шкалы
  • Кратковременно: значение полной шкалы
• Рабочее давление для циферблата 4 дюйма:
  • Постоянно: значение полной шкалы
  • Колебание: 0,9 x значение полной шкалы
  • Кратковременно: 1,3 x значение полной шкалы
• Класс точности:
  • 2” и 2-1/2 дюйма: ±2/1/2% от диапазона (ASME B40.100, класс A)
  • 4”: ±1% от диапазона (ASME B40.100, класс 1A)
• Температурная ошибка: дополнительная ошибка при изменении температуры от эталонной температуры на 68°F (20°C) ±0,4 % на каждые 18°F (10°C) при повышении или понижении.
• Рабочая температура:
  • Окружающая среда (сухая): от -40°F до 140°F (от -40°C до +60°C)
  • Окружающая среда (заполненная глицерином): -4°F до 140°F (от -20°C до +60°C)
  • Окружающая среда (с силиконовым наполнением): от -40°F до 140°F (от -40°C до +60°C)
  • Средняя температура: максимум 212°F (100°C)
• Устойчивость к вибрации и ударам (с жидкостным наполнением).
• Вся конструкция из нержавеющей стали.
• Разработано в соответствии со стандартами ASME B40.100 и EN 837-1.
• Всепогодно (NEMA 4X / IP 65).
• Отличная устойчивость к циклическим нагрузкам и ударопрочность.
