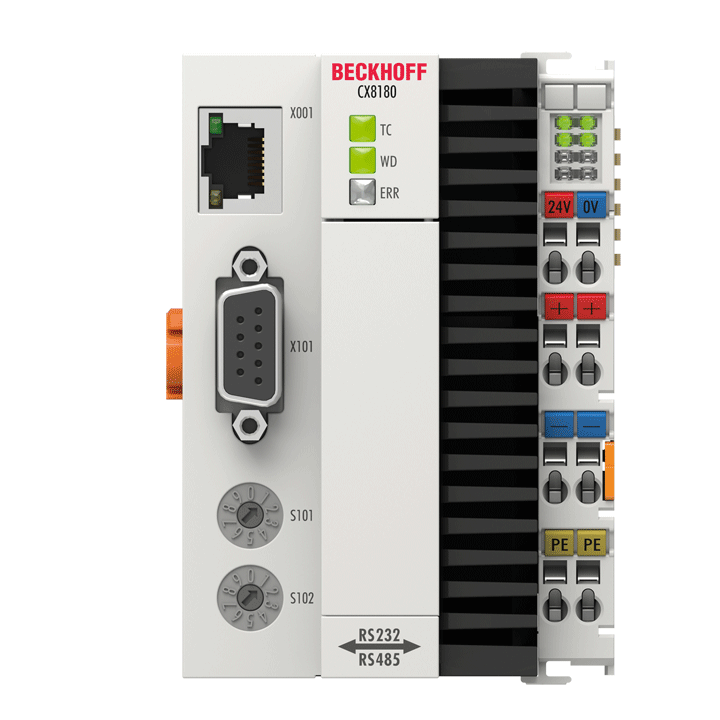

CX8180 | Embedded PC with RS232/RS485
01.01.2025

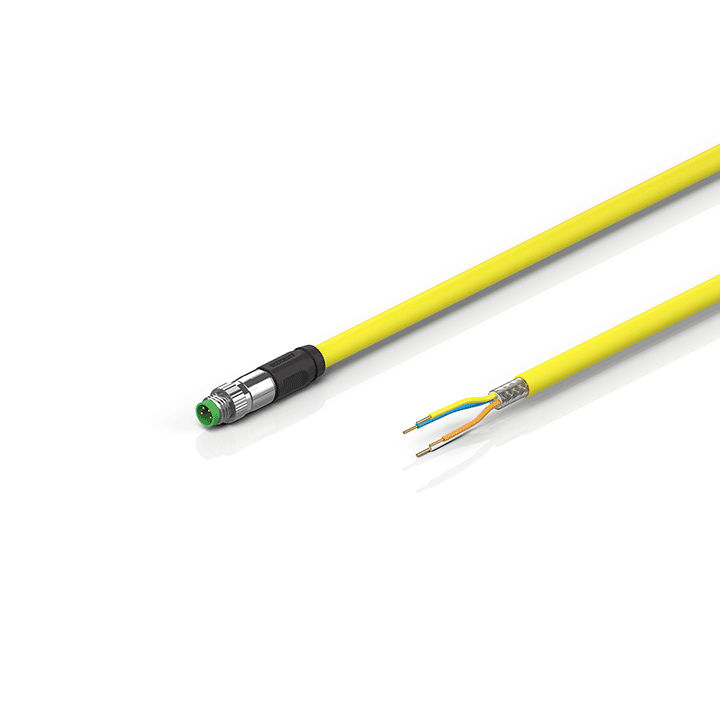

ZK1093-3100-3xxx | Кабель EtherCAT, ПВХ, AWG22, стационарная установка
01.01.2025
LPD6235-473
General specification Core Material: Ferrite Weight: 420 – 480 mg Packaging: 350/7 reel, 1500/13 reel Plastic tape: 16 mm wide, 0.3 mm thick, 12 mm pocket spacing, 3.68 mm pocket depth Winding to Winding Isolation: 100 Vrms, one minute Soldering/Washing Moisture Sensitivity Level (MSL): 1 (unlimited floor life at Resistance to soldering heat: Max three 40 second reflows at +260C, parts cooled to room temperature between cycles Refer to Soldering Coilcraft Components before soldering. Recommended Pick & Place Nozzle: OD: 6.2 mm, ID: <, 3.1 mm PCB Washing: Tested with pure water or alcohol only. More info.
225,00 ₽
Specifications
Electrical specifications at 25C.
For Flyback Applications
| Part number 1 (Hover for schematics) | Inductance (H) 2 (Tolerance: ±,20%) | DCR max (Ω) 3 | Isolation Voltage (V) | Leakage Inductance (nH) 5 | Turns Ratio |
|---|---|---|---|---|---|
| LPD6235-473MR_ | 47 | 0.62 | 100 | 210 | 1 : 1 |
For SEPIC Applications
| Part number 1 (Hover for schematics) | Inductance (H) 2 (Tolerance: ±,20%) | DCR max (Ω) 3 | SRF typ (MHz) 4 | Coupling coefficient | Leakage Inductance (nH) 5 | Isat (A) 6 | Irms (A) | |||
|---|---|---|---|---|---|---|---|---|---|---|
| 10% drop | 20% drop | 30% drop | both windings 7 | one winding 8 | ||||||
| LPD6235-473MR_ | 47 | 0.62 | 9.7 | >,0.99 | 210 | 0.90 | 0.98 | 0.99 | 0.60 | 0.85 |
