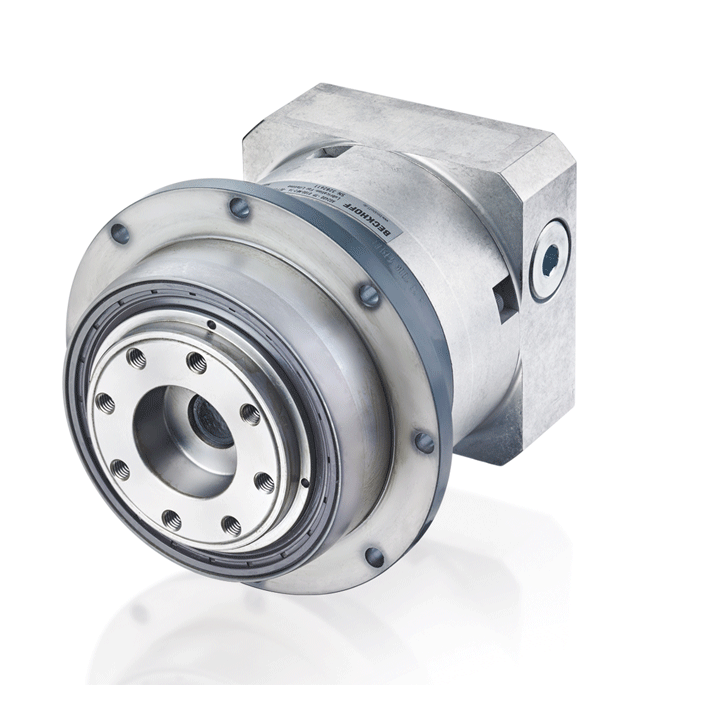

AG2400-+TP110S-MF2-25 | High-end planetary gear units with output flange, sizeВ 110
01.01.2025
EL2612 | Терминал EtherCAT, 2-канальный релейный выход, 125 В В переменного тока, 30 В В постоянного тока, 0,5 В А переменного тока, 2 В А постоянного тока
01.01.2025
ЛПД3015-561
Общие характеристики Материал сердечника: Феррит Вес: 45 – 52 мг Упаковка: бобина 1000/7, бобина 3500/13 Пластиковая лента: ширина 12 мм, толщина 0,26 мм, расстояние между карманами 8 мм, глубина кармана 1,65 мм Изоляция между обмотками: 100 В (среднеквадратичное значение), одна минута Пайка/мойка Уровень чувствительности к влаге (MSL): 1 (неограниченный срок службы при стойкости к нагреву при пайке: макс. три 40-секундных цикла оплавления при температуре +260 °C, детали охлаждаются до комнатной температуры между циклами Перед пайкой ознакомьтесь с разделом «Паяние компонентов Coilcraft». Рекомендуемая насадка Pick & Place: внешний диаметр: 3 мм, внутренний диаметр: <, 1,5 мм Промывка печатной платы: протестирована по методу 215 стандарта MIL-STD-202, а также дополнительная промывка водой. Дополнительная информация.
225,00 ₽
Specifications
Electrical specifications at 25C.
For Flyback Applications
| Part number 1 (Hover for schematics) | Inductance (nH) 2 (Tolerance: ±,20%) | DCR max (Ω) 3 | Isolation Voltage (V) | Leakage Inductance (nH) 5 | Turns Ratio |
|---|---|---|---|---|---|
| LPD3015-561MR_ | 560 | 0.079 | 100 | 80 | 1 : 1 |
For SEPIC Applications
| Part number 1 (Hover for schematics) | Inductance (nH) 2 (Tolerance: ±,20%) | DCR max (Ω) 3 | SRF typ (MHz) 4 | Coupling coefficient | Leakage Inductance (nH) 5 | Isat (A) 6 | Irms (A) | |||
|---|---|---|---|---|---|---|---|---|---|---|
| 10% drop | 20% drop | 30% drop | both windings 7 | one winding 8 | ||||||
| LPD3015-561MR_ | 560 | 0.079 | 235 | 0.93 | 80 | 2.7 | 2.8 | 2.8 | 1.4 | 1.9 |
