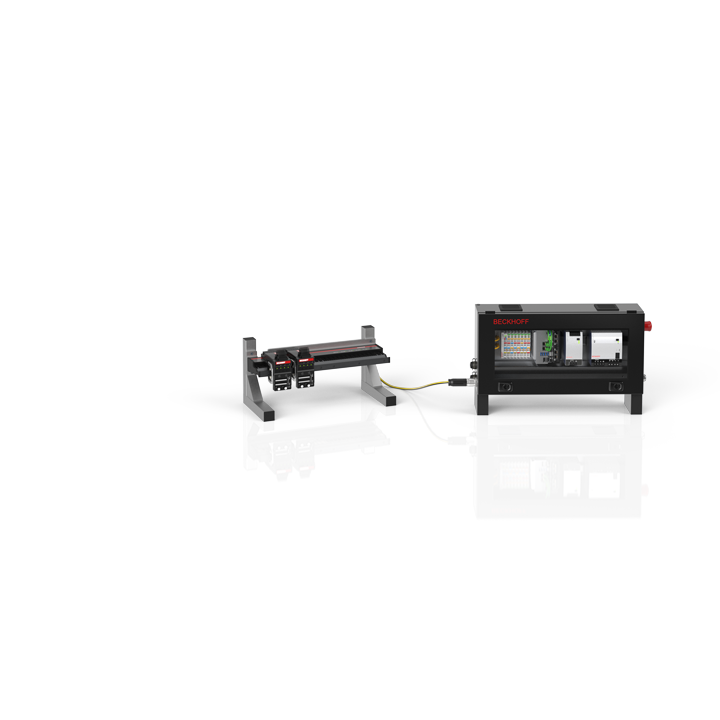

AT2100-0011-0001 | XTS starter kit with NCT functionality, 500 mm straight length (open end), 2 movers with NCT basic electronics
01.01.2025

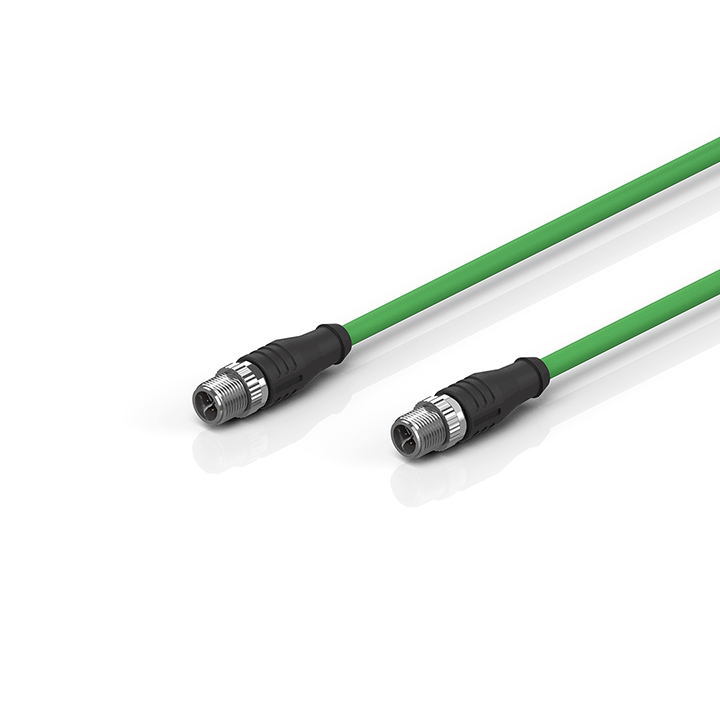

ZK1096-8181-4xxx | Industrial Ethernet/EtherCAT G/G10 cable, Cat.6, PUR, 4 x 2 x AWG26, drag-chain suitable
01.01.2025
LPD3015-184
General specification Core Material: Ferrite Weight: 45 – 52 mg Packaging: 1000/7 reel, 3500/13 reel Plastic tape: 12 mm wide, 0.26 mm thick, 8 mm pocket spacing, 1.65 mm pocket depth Winding to Winding Isolation: 100 Vrms, one minute Soldering/Washing Moisture Sensitivity Level (MSL): 1 (unlimited floor life at Resistance to soldering heat: Max three 40 second reflows at +260C, parts cooled to room temperature between cycles Refer to Soldering Coilcraft Components before soldering. Recommended Pick & Place Nozzle: OD: 3 mm, ID: <, 1.5 mm PCB Washing: Tested to MIL-STD-202 Method 215 plus an additional aqueous wash. More info.
225,00 ₽
Specifications
Electrical specifications at 25C.
For Flyback Applications
| Part number 1 (Hover for schematics) | Inductance (H) 2 (Tolerance: ±,20%) | DCR max (Ω) 3 | Isolation Voltage (V) | Leakage Inductance (H) 5 | Turns Ratio |
|---|---|---|---|---|---|
| LPD3015-184MR_ | 180 | 15.3 | 100 | 2.8 | 1 : 1 |
For SEPIC Applications
| Part number 1 (Hover for schematics) | Inductance (H) 2 (Tolerance: ±,20%) | DCR max (Ω) 3 | SRF typ (MHz) 4 | Coupling coefficient | Leakage Inductance (H) 5 | Isat (A) 6 | Irms (A) | |||
|---|---|---|---|---|---|---|---|---|---|---|
| 10% drop | 20% drop | 30% drop | both windings 7 | one winding 8 | ||||||
| LPD3015-184MR_ | 180 | 15.3 | 7.5 | 0.99 | 2.8 | 0.15 | 0.16 | 0.17 | 0.10 | 0.14 |
