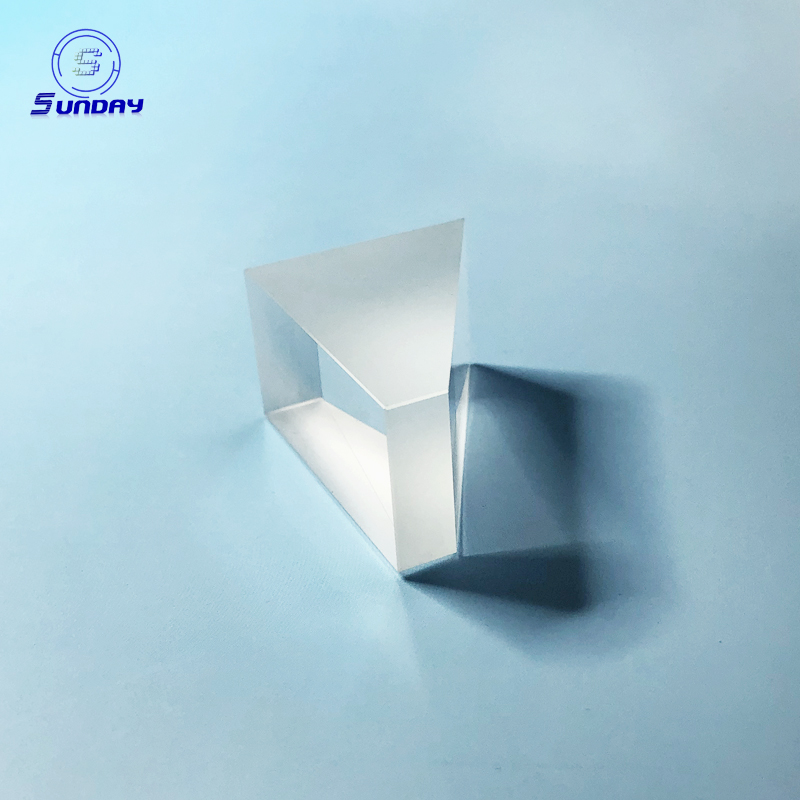

Клиневая призма
Клиновая призма состоит из плоских наклонных граней, что позволяет ей отклонять свет к более толстой части. Она применяется для изменения направления луча на заданный угол. В паре две клиновые призмы могут быть использованы для создания анаморфотной призмы, компенсирующей эллиптическую форму лазерного луча.
Технические характеристики
Призма с клиновыми поверхностями имеет плоские наклонные поверхности. Она отклоняет свет к своей более толстой части. Может использоваться индивидуально для отклонения луча под специальным углом. Две клиновые призмы работают вместе, что позволяет собрать анаморфную призму для коррекции эллиптической формы лазерного луча. Клин наблюдается в идеальных приложениях для управления лазерным лучом. Комбинируя две клиновые призмы, которые можно вращать индивидуально, мы можем направить входящий луч в любое место внутри конусного угла Оёd, где Оёd составляет 4x заданное угловое отклонение одной призмы.
Технические характеристики
| Материал | BK7, UV Fused Silica или по запросу клиента. |
| Размер | 1mm-600mm |
| Допуск по размеру | +/-0.02mm или по запросу клиента |
| Прозрачная апертура | >90% |
| S/D | 60-40, 40-20, 20/10, 10/5 |
| Плоскостность | 1/10lambda при 632.80nm |
| Скос | 0.25mm x 45° |
| Допуск угла клина | <2, <3, <30, <1, <3 |
| Покрытие | По запросу клиента. |
