Функциональный генератор Siglent SDG2000X

Генератор сигналов Siglent SDG2122X имеет полосу пропускания 120 МГц.

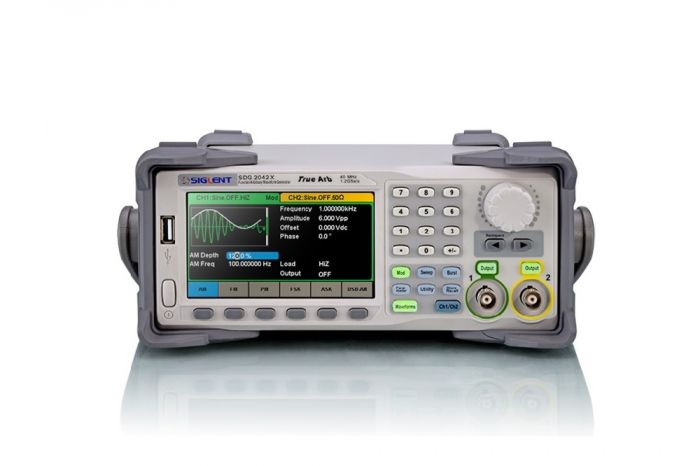

SDG2042X является частью новой серии генераторов сигналов SDG2000X от Siglent. Эти генераторы предлагают 2 канала с полосой пропускания до 120 МГц при 1.2 ГСа/с. Технологии TrueArb и EasyPulse уменьшают недостатки, обнаруженные в других DDS-генераторах. Генераторы сигналов обеспечивают большие выходные сигналы на высоких частотах. Гарантировано, что они могут выдавать 20 Вp-p для сигналов до 20 МГц. С разрешением по вертикали 16 бит серия SDG2000X предлагает очень точное представление сигнала.

True Arb

С технологией TrueArb сигналы генерируются по точкам. Каждая точка данных обрабатывается индивидуально, без учета окружающих ее точек. Это снижает джиттер и ошибки.

EasyPulse

EasyPulse в основном сосредоточен на квадратных волнах. Обычные устройства DDS испытывают трудности с сигналами, частота которых не является целочисленным кратным тактовой частоты. Это приводит к джиттеру. Выход не увеличивается в том же тактовом цикле, что делает сигнал непостоянным. Это исправлено в серии SDG2000X.

Эти генераторы сигналов просты в использовании. Они предлагают интерфейс с сенсорным экраном наряду с аппаратными кнопками. Используя USB или LAN соединение, устройства могут быть подключены к ПК, что позволяет пользователю программировать произвольные волны. С помощью программного обеспечения волны могут быть запрограммированы путем их рисования мышью, используя формулы для их вычисления или через координаты.

Кроме того, генераторы предлагают разнообразный набор модуляций. Они могут использовать AM, FM, PM, FSK, ASK и DSB – AM модуляции. Времена нарастания/спада можно настраивать индивидуально от 8,4 нс до 22,4 с с шагом в 100 пс.

Модели

Модели в серии SDS2000X отличаются в основном по полосе пропускания. Кроме того, они являются схожими.

Технические характеристики

• Частота выборки: 1.2 ГСа/с
• Вертикальное разрешение: 16 бит
• Длина волны: 8 Mpts
• Диапазон частотного счетчика: 100 мГц – 200 МГц
• Подключение: USB устройство, USB хост, LAN
• Вес: 3.43 кг
• Габариты: 260.3 x 107.2 x 295.7 мм

Для объяснения функциональности устройств Siglent создала короткий фильм.

Опции

С помощью следующих опций вы можете добавить дополнительные функции.

• USB к GPIB – С помощью этой опции вы можете управлять генератором сигналов через GPIB. Цена: 123 € (без НДС)

Аксессуары

• Сетевой кабель
• USB-кабель
• CD-ROM с руководством пользователя и программным обеспечением
• Руководство быстрого старта
• Сертификат продукции и калибровки
• Коаксиальный кабель BNC
