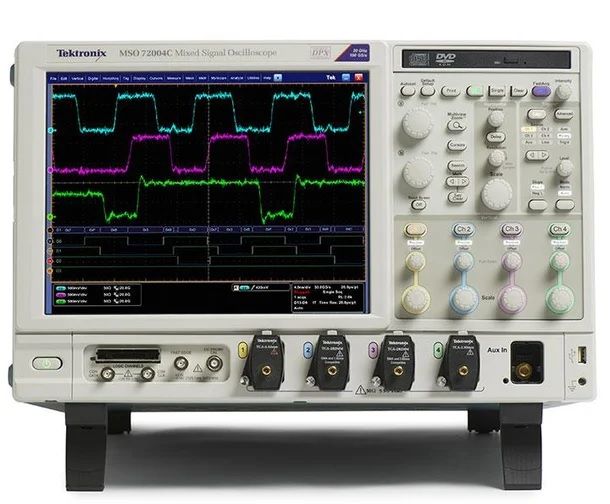

Tektronix DSA72004C — Цифровой анализатор последовательных портов

Tektronix DSA72004C — это цифровой анализатор последовательных портов. Превосходная целостность сигнала и отличное соотношение сигнал/шум DSA72004C обеспечивают уверенность в результатах измерений.

Особенности:

• Бескомпромиссная полоса пропускания — аналоговая полоса пропускания до 33 ГГц и время нарастания всего за 9 пс позволяет проводить измерения в соответствии с последними стандартами высокоскоростных последовательных соединений.
• Подлинная аналоговая полоса пропускания 33 ГГц в режиме реального времени на 2 каналах с моделями 33 ГГц
• Лучшие в отрасли частота дискретизации и синхронизация Разрешение
• 100 Гвыб/с на 2 каналах (модели 33, 25, 20, 16 и 12,5 ГГц)
• Одновременная производительность четырех каналов
• До Полоса пропускания 23 ГГц.
• Частота дискретизации до 50 Гвыб/с в реальном времени.
• Длина записи до 250 мегавыборок с функцией MultiView Zoom™ для быстрой навигации.
• Самая высокая скорость Скорость захвата осциллограммы с максимальным значением >300 000 осц./с на канал
• Высокая целостность сигнала и отличное отношение сигнал/шум — наблюдайте наиболее точное представление осциллограммы
• Запуск Pinpoint® — Сокращение времени, затрачиваемого на получение сигналов о проблемах, для эффективного устранения неполадок и сокращения времени отладки.
• Визуальный запуск — точное определение сигналов запуска и поиск уникальных событий в сложных сигналах
• Последовательный порт 6,25 Гбит/с в реальном времени Запуск — обеспечивает запуск по первому экземпляру указанного шаблона NRZ или 8b/10b, что позволяет изолировать эффекты, зависящие от шаблона
• Search & Mark — обеспечивает сопоставление формы сигнала или шаблона последовательной шины, а также программные запуски для интересующих сигналов
• Параметры автоматического запуска и декодирования последовательных данных для кодированных последовательных данных 8b10b, I2C, SPI, RS-232/422/485/UART, USB 2.0 и MIPI® D-PHY
• P7500 Система пробников TriMode™ — идеально согласованные сигнальные соединения
• Поддержка приложений для высокоскоростных последовательных отраслевых стандартов, широкополосного радиочастотного сигнала, блоков питания и памяти — обеспечивает стандартную сертификацию, автоматизацию измерений и простоту использования

Применения:

• Проверка конструкции, включая анализ целостности сигнала, джиттера и временных характеристик
• Определение характеристик высокоскоростных сложных конструкций
• Сертификационные испытания последовательных потоков данных на соответствие отраслевым стандартам
• Анализ и отладка шины памяти
• Включение прототипа и проверка источника питания
• Исследования и Исследование переходных явлений
• Производственные испытания сложных систем
• Спектральный анализ переходных или широкополосных радиочастотных сигналов

Технические характеристики:

• 20 ГГц
• 100 Гвыб/с – 50 Гвыб/с
• 31 Мвыб.
• 4 канала

Технические характеристики устройства
