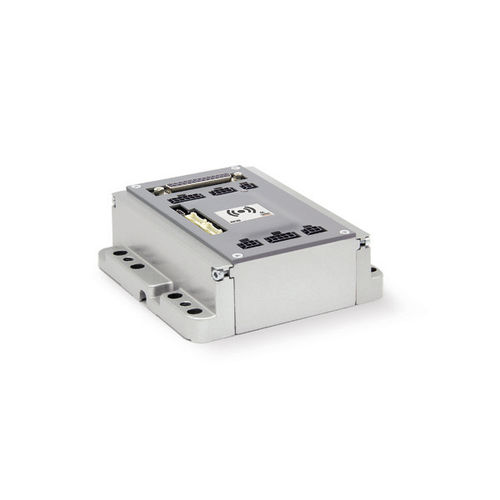

Минишаговые драйверы JVL

Для особенно плавной и точной работы двигателя рекомендуется использовать очень компактные минишаговые драйверы JVL. Модель SMD41 работает с напряжением питания 20–80 В постоянного тока, а модель SMD42 работает с напряжением питания 20–160 В постоянного тока для высокодинамичных приложений.

Драйверы доступны в двух базовых моделях, каждая из которых доступна в версиях 3А, 6А и 9А:

• Рабочая частота от 0 до 800 кГц
• Разрешение шага: 200, 400, 800, 1600, 2000, 5000, 10000 и 25000 минишагов на один оборот двигателя
• Гальванически развязанные входы шаговых импульсов и направления
• Выход «Сброс мощности» для сброса избыточной энергии
• Автоматическое переключение между резервным и рабочим токами
• Возможность управления рабочим и резервным токами с помощью внешнего напряжения 0–2,5 В или 0–20 мА
• Малые физические размеры: 100x22x114 мм
• Выход ошибки для температурной перегрузки и короткого замыкания
• Термически защищенный фильтр опция для шагового импульсного входа
• Возможность подключения как к 2-, так и к 4-фазным двигателям

Технические характеристики

Характеристики: Другие характеристики стппер, постоянный ток
