ПК

USB-накопители используются для обмена данными между ПК или для резервного копирования данных. Для резервного копирования данных операционная система и прикладные программы ПК сохраняются в виде образа на USB-накопителе после настройки ПК. В случае потери данных на ПК данные можно восстановить с USB-накопителя.

Технические данныеГоловка B Экранирование да Установочный размер DVI-D Тип разъема штекер Тип контакта штекер Количество позиций (лицевая сторона) 24+1-контактный Цвет корпуса черный

Технические данныеГоловка B Экранирование да Установочный размер USB B Тип разъема вилка Тип контакта папа Количество положений (лицевая сторона) 4-контактный Цвет корпуса черный

Технические данныеГоловка B Экранирование да Установочный размер USB A Тип разъема вилка Тип контакта папа Количество позиций (лицевая сторона) 9-контактный Цвет корпуса черный

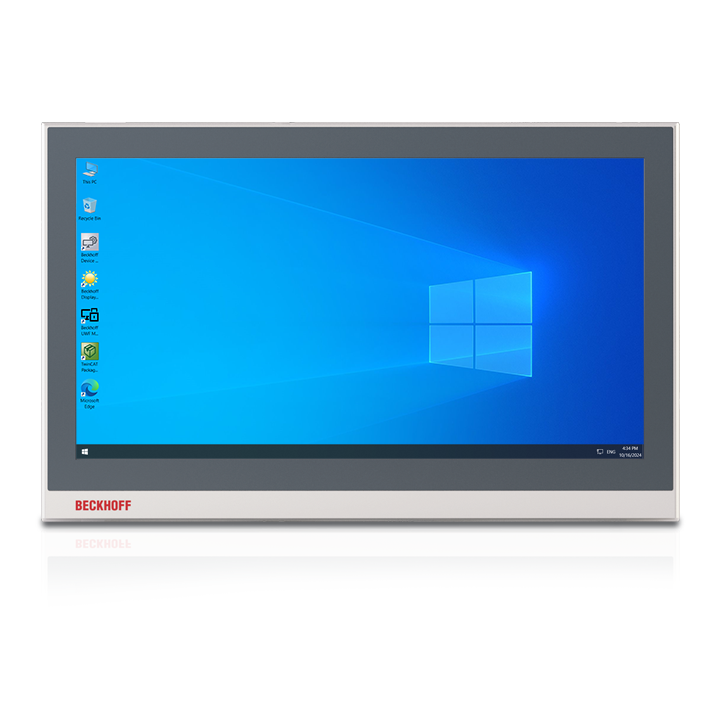

С введением Microsoft Windows 10 IoT Enterprise 2016 LTSB (версия 1607) использование современных операционных систем в Beckhoff продолжается последовательно. Windows 10 поддерживает концепции работы с несколькими касаниями и воплощает в жизнь дизайн плитки. Ценообразование теперь ориентировано на классы ЦП, что позволяет предлагать процессоры Intel Atom® и процессоры в диапазоне средней производительности по значительно более низким ценам.

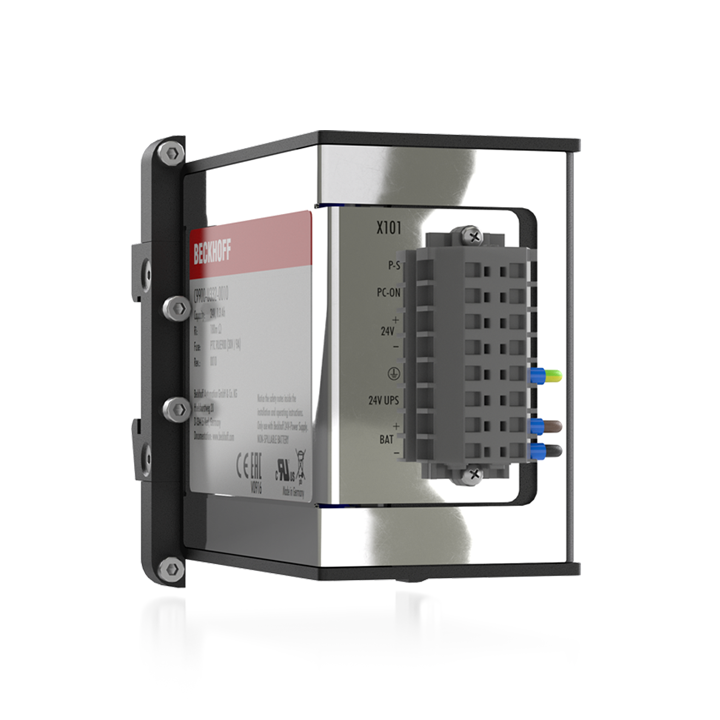

Все промышленные ПК могут быть оснащены блоком питания 24В В и встроенным ИБП. ИБП обеспечивает питание ПК в случае отключения основного питания. Это позволяет сохранять данные на жестком диске или Flash, после чего ПК можно корректно выключить. Аккумуляторная батарея, которая служит накопителем энергии, устанавливается на DIN-рейку снаружи ПК.

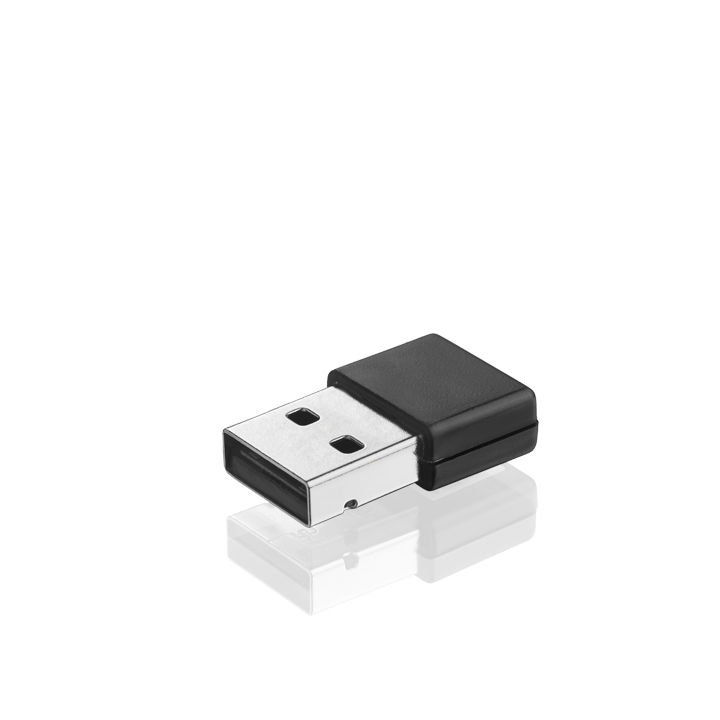

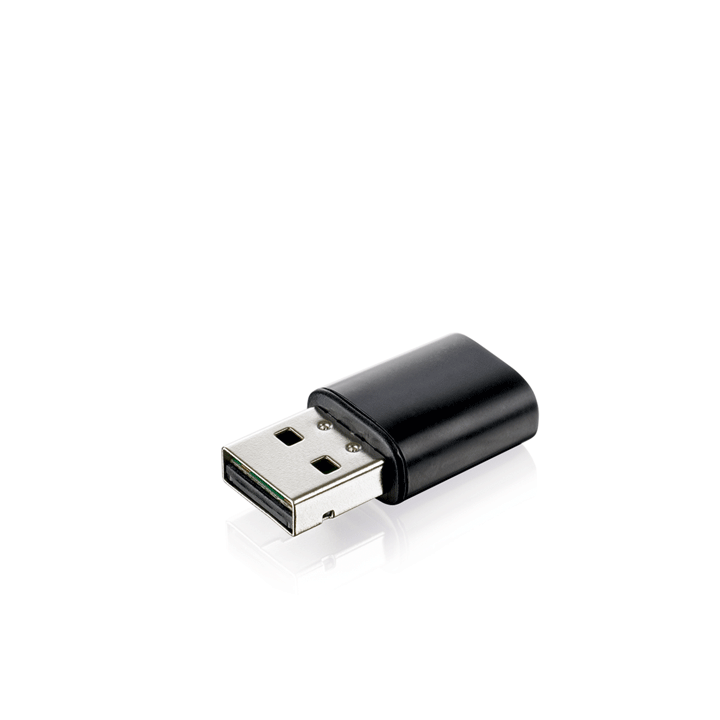

Модули WLAN серии CU8210-D001 могут использоваться в качестве высокопроизводительных беспроводных клиентов и позволяют передавать зашифрованные данные со скоростью до 433,3 Мбит/с. С помощью программного инструмента Beckhoff Virtual WLAN Access Point модули можно настраивать через Wi-Fi Direct для работы в качестве виртуальных точек доступа на промышленных ПК, что открывает новые области применения. Модули WLAN полностью совместимы со всеми предыдущими и текущими стандартами WLAN. Благодаря обратной совместимости модули также можно легко подключать к более старым инфраструктурам WLAN. Модули WLAN поддерживают полосы пропускания передачи 20 МГц, 40 МГц и 80 МГц.

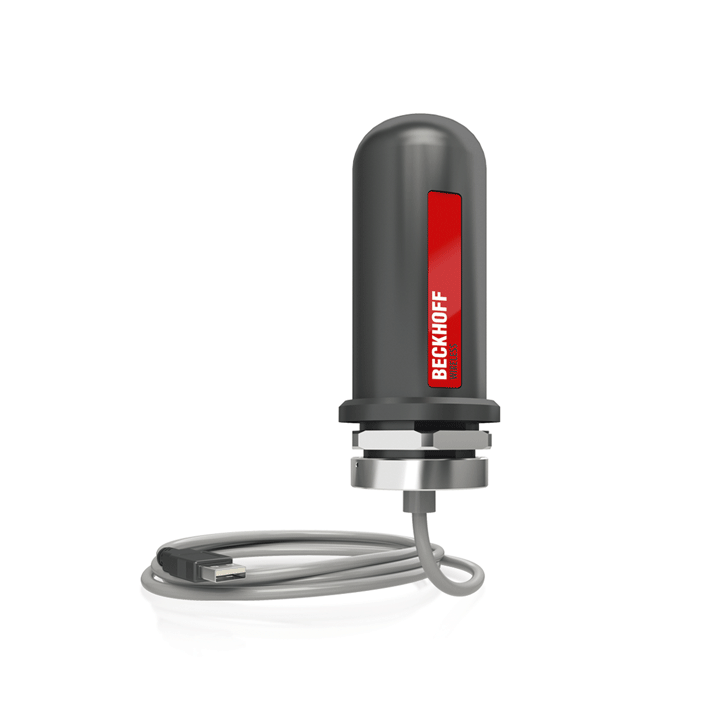

Купол шкафа предназначен для промышленных компонентов WLAN и мобильной связи и соответствует требованиям IP66 при правильном монтаже в шкаф управления. Компоненты внутри купола шкафа полностью защищены от физического контакта, пыли и брызг воды. Используемый материал характеризуется высокой стабильностью и ударопрочностью, а его свойства делают его идеально подходящим для радиоприложений.

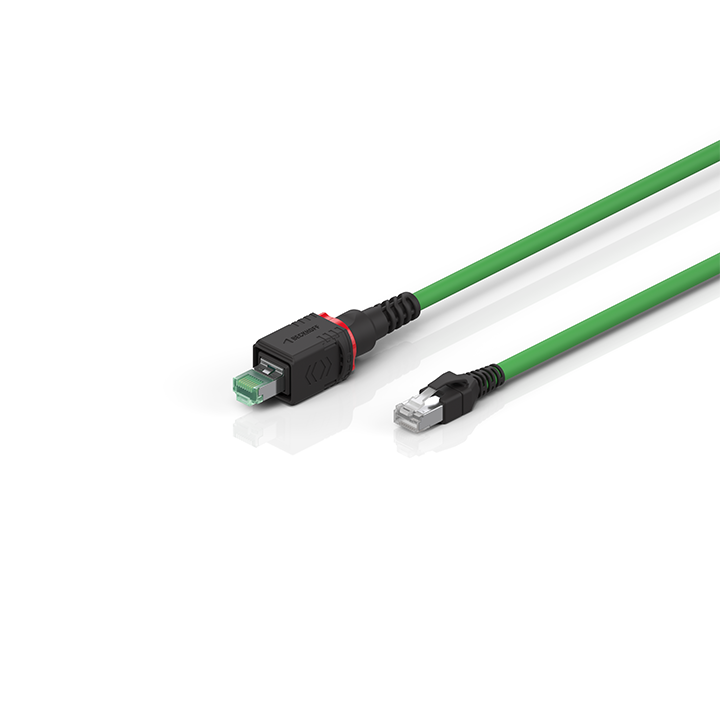

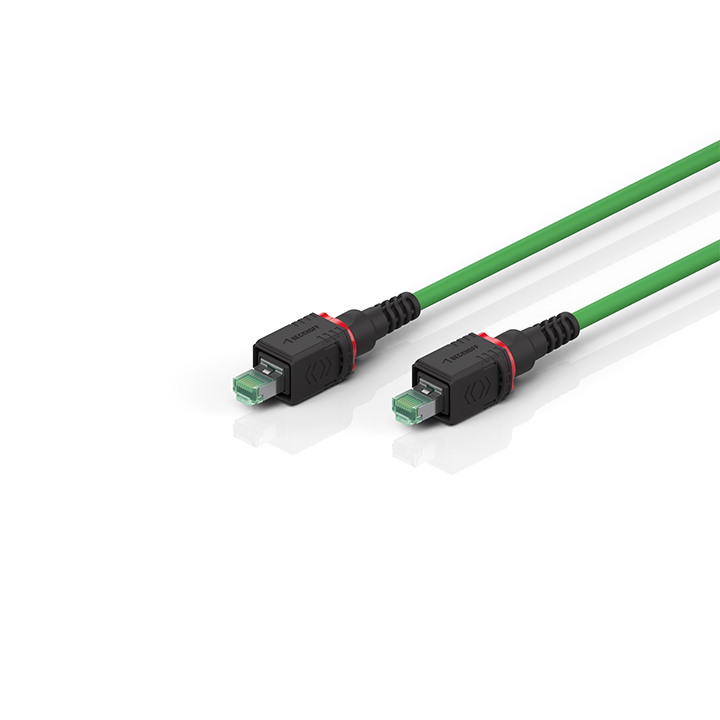

С CP-Link 4 расстояние между панелью управления и промышленным ПК может составлять до 100 м. При использовании однокабельного решения видеосигнал, USB 2.0 и питание передаются по одному кабелю Cat. 6A.

CU8871 предлагает гнездо CFast с разъемом USB в компактном корпусе для монтажа на DIN-рейку. Карты CFast используются в промышленной среде в качестве памяти данных для данных процесса и управления. Карты CFast поддерживают горячее подключение в CU8871 и, следовательно, могут подключаться и отключаться как съемные устройства хранения данных для обмена данными с другими ПК во время работы. Подключение USB 3.0 обеспечивает максимально возможную скорость передачи данных с картой CFast, но адаптер CFast также можно подключать к ПК с интерфейсом USB 2.0. Питание также подается через USB. Светодиодные индикаторы состояния показывают, подключен ли CU8871, сигнализируют о доступе к данным и предоставляют информацию о том, вставлена ли карта CFast.

Карта FC1121 PCIe (PCI-Express) EtherCAT может использоваться для интеграции ПК в качестве подчиненного устройства в сеть EtherCAT. Карта имеет канал EtherCAT с двумя портами (IN/OUT) и может использоваться тремя способами:

PROFIBUS DP, DP-V1 и DP-V2 (MC): карты PROFIBUS PCI Fieldbus от Beckhoff могут освоить протокол PROFIBUS со всеми его функциями. Благодаря чипу PROFIBUS собственной разработки карты оснащены последней версией технологии PROFIBUS, включая высокоточный изохронный режим для управления осями и расширенные диагностические возможности. Эти карты единственные, которые поддерживают различные частоты опроса для ведомых устройств и даже могут точно синхронизировать несколько каналов друг с другом. Характеристики:

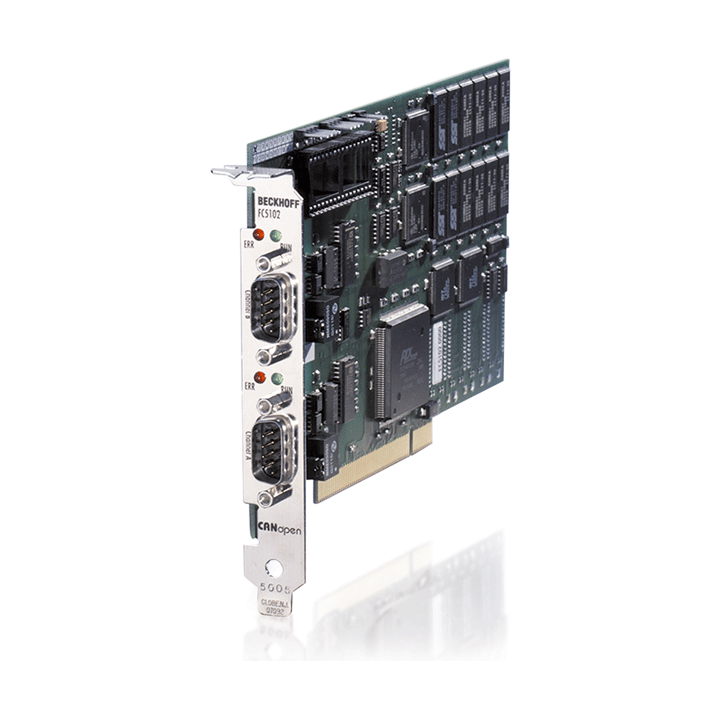

Карты FC510x для ПК подключают ПК к сети CANopen. Они могут выступать в качестве главного или подчиненного устройства сети. Кроме того, можно отправлять или получать общие сообщения CAN — без необходимости возиться с кадрами CAN в прикладной программе. Карты обеспечивают мощную реализацию протокола, предлагая множество желаемых функций:

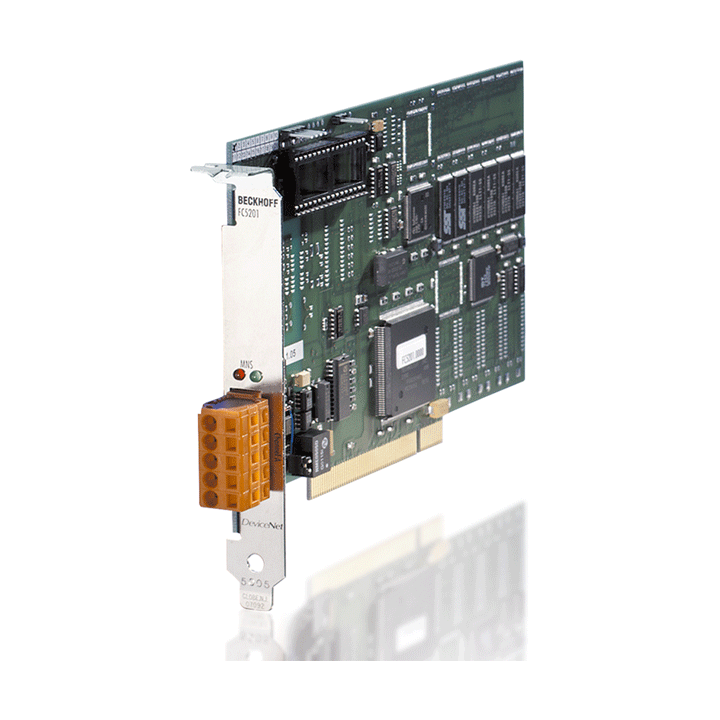

Карты FC520x для подключения ПК подключают ПК к сети DeviceNet. Они могут выступать в качестве ведущих или ведомых модулей. Интерфейс шины PCI обеспечивает как высокую скорость передачи данных на ПК, так и полностью автоматическую настройку карт в аппаратном обеспечении ПК. Карты DeviceNet обеспечивают мощную реализацию протокола, предлагая множество желаемых функций:

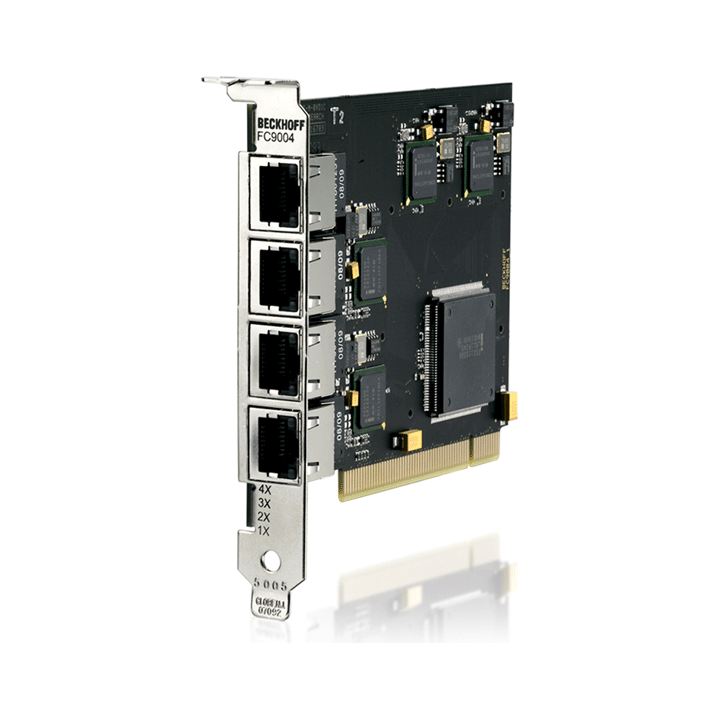

Сетевые карты Ethernet могут использоваться в офисных сетях и сетях автоматизации и обеспечивают следующие преимущества:
