Карданы и гониометры

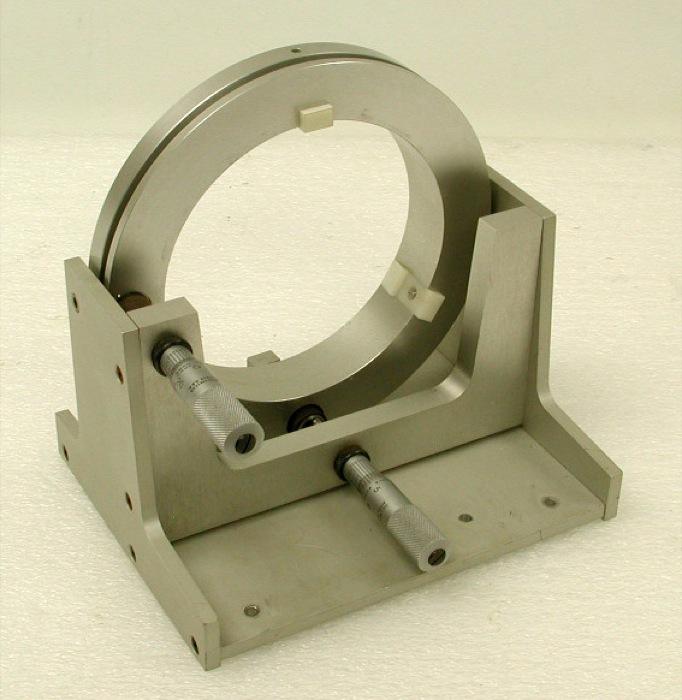

Этот предмет представляет собой оптическое крепление типа SL Gimbal от Klinger (также известное как Micro-Controle, и теперь производимое компанией Newport). Карданные подвесы SL характеризуются массивной стальной конструкцией с двумя монтажными плоскостями для ортогонального расположения осей наклона, поэтому элементы управления находятся с правой или левой стороны траектории луча. Две плоскости наклона идеально пересекают плоскость оптики (часто зеркала), поэтому регулировка азимута или угла места приводит к тому, что точка отражения всегда остается неподвижной на оптической оси. Элементы удерживаются на месте подпружиненным кольцом. Для точного расположения оптики в главном ярме имеются три небольшие опорные точки, а еще три — в подпружиненном зажимном кольце. Крепежные винты расположены не совсем симметрично, чтобы облегчить снятие элементов через немного большее отверстие.

ОБРАТИТЕ ВНИМАНИЕ � в этих креплениях отсутствуют три подпружиненных пальца для фиксации оптики на обратной стороне карданного крепления. У них ЕСТЬ подпружиненное кольцо для обычного крепления зеркала.
