EP4304-1002 | EtherCAT Box, 2-канальный аналоговый вход + 2-канальный аналоговый выход, напряжение, ±10 В, 16 бит, несимметричный, M12, 2 цифровых входа 24 В постоянного тока
0,00 ₽EtherCAT Box EP4304-1002 имеет два аналоговых входа, два аналоговых выхода и два цифровых входа, которые могут быть параметризованы индивидуально, так что они либо обрабатывают, либо генерируют сигналы в диапазоне ±10 В. Сигналы напряжения имеют 16-битное разрешение. Аналоговые каналы имеют общий потенциал заземления с источником питания UP/24 В постоянного тока. На каждом M12 имеется цифровой вход типа 3 с временем фильтрации входного сигнала 10 мкс, а также аналоговый вход и аналоговый выход. Поскольку цифровой вход и аналоговые входы/выходы расположены вместе на одном M12 каждый, сложные оконечные устройства могут управляться с помощью одного соединительного кабеля. Это экономит дополнительные расходы, кабельные каналы и монтажные работы.
-

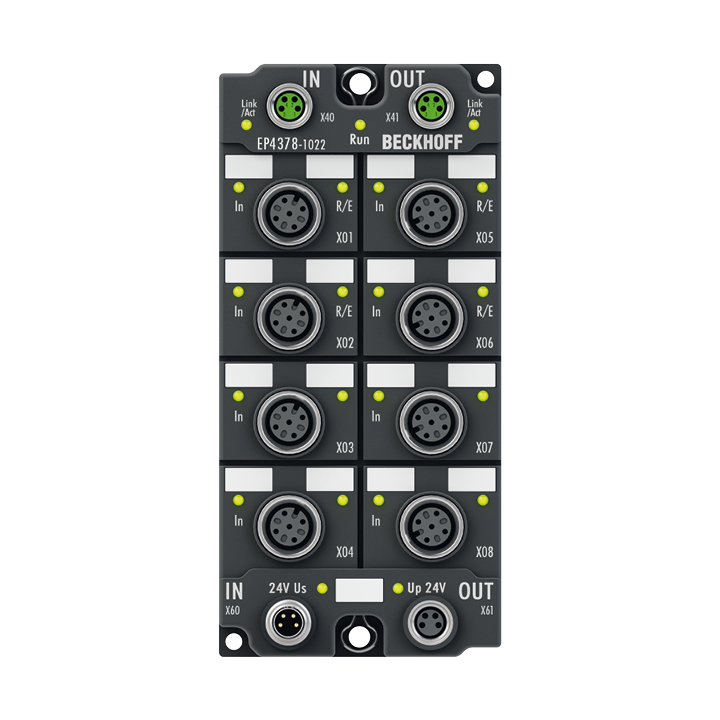

EP4378-1022 | EtherCAT Box, 4-канальный аналоговый вход + 4-канальный аналоговый выход, многофункциональный, ±10 В В, 0/4â₦В±20 В мА, 16 В бит, несимметричный, M12
0,00 ₽EtherCAT Box EP4378-1022 обеспечивает комбинацию из четырех аналоговых входов и четырех аналоговых выходов, а также восьми цифровых входов/выходов. Аналоговые каналы могут быть индивидуально параметризованы таким образом, чтобы они обрабатывали/генерировали сигналы либо в диапазоне ±10 В, либо в диапазоне 0/4…±20 мА. Разрешение входных сигналов составляет 16 бит в зависимости от знака. Напряжение или выходной ток подаются на уровень процесса с разрешением 15 бит (по умолчанию), электрически изолированы. Цифровые каналы могут использоваться для считывания двоичных датчиков или управления исполнительными механизмами в соответствии со спецификациями EN61131-2, тип 1/3. Входы имеют постоянную фильтра 3 мс. Выходы обрабатывают токи нагрузки до 0,5 А и защищены как от короткого замыкания, так и от обратной полярности. Все выходные каналы имеют общий потенциал заземления. На верхних четырех соединениях M12 каждое доступно следующее: аналоговый вход, аналоговый выход и цифровой вход/выход, который свободно назначается без предварительной конфигурации, так что сложные конечные устройства, такие как преобразователи частоты, гидравлические силовые агрегаты, приводы двигателей или аналогичные, могут быть запитаны с помощью всего одного соединительного кабеля. На нижних четырех соединениях M12 каждое доступно по цифровому входу/выходу, свободно назначаемому без конфигурации.
