EL3072 | Терминал EtherCAT, 2-канальный аналоговый вход, многофункциональный, ±10 В В, ±20 В мА, 12 В битПредпочтительный тип
0,00 ₽Аналоговые входные клеммы EL3072 и EL3074 являются универсальными входами 10 В/20 В мА 12-битного класса. EL3072 имеет два отдельных параметризуемых входа. Сигналы либо в диапазоне -10/0×10 В, либо в диапазоне -20/0/+4×10 мА могут обрабатываться каждым каналом. Физически сигналы напряжения и тока должны быть подключены к разным клеммным точкам. Затем каждый канал должен быть установлен контроллером/TwinCAT в режим U или I через CoE. Входы напряжения и тока являются несимметричными, что означает, что одна точка подключения каждого канала подключена в клемме к +24 В В или GND. Все входы оцифровываются с разрешением 12 В бит и передаются электрически изолированно на устройство автоматизации более высокого уровня. Имея технический диапазон измерений ±107% от номинального диапазона, терминал также поддерживает ввод в эксплуатацию со значениями датчиков в предельном диапазоне и оценку в соответствии с NAMUR NE43.
-
EL3074 | Терминал EtherCAT, 4-канальный аналоговый вход, многофункциональный, ±10 В В, ±20 В мА, 12 В битПредпочтительный тип
0,00 ₽Аналоговые входные клеммы EL3072 и EL3074 являются универсальными входами 10 В/20 В мА 12-битного класса. EL3074 имеет четыре отдельных параметризуемых входа. Сигналы либо в диапазоне -10/0–+10 В, либо в диапазоне -20/0/+4–+20 мА могут обрабатываться каждым каналом. Физически сигналы напряжения и тока должны быть подключены к разным клеммным точкам. Затем каждый канал должен быть установлен контроллером/TwinCAT в режим U или I через CoE. Входы напряжения и тока являются несимметричными, что означает, что одна точка подключения каждого канала подключена в клемме к +24 В В или GND. Все входы оцифровываются с разрешением 12 В бит и передаются электрически изолированно на устройство автоматизации более высокого уровня. Имея технический диапазон измерений ±107% от номинального диапазона, терминал также поддерживает ввод в эксплуатацию со значениями датчиков в предельном диапазоне и оценку в соответствии с NAMUR NE43.
-

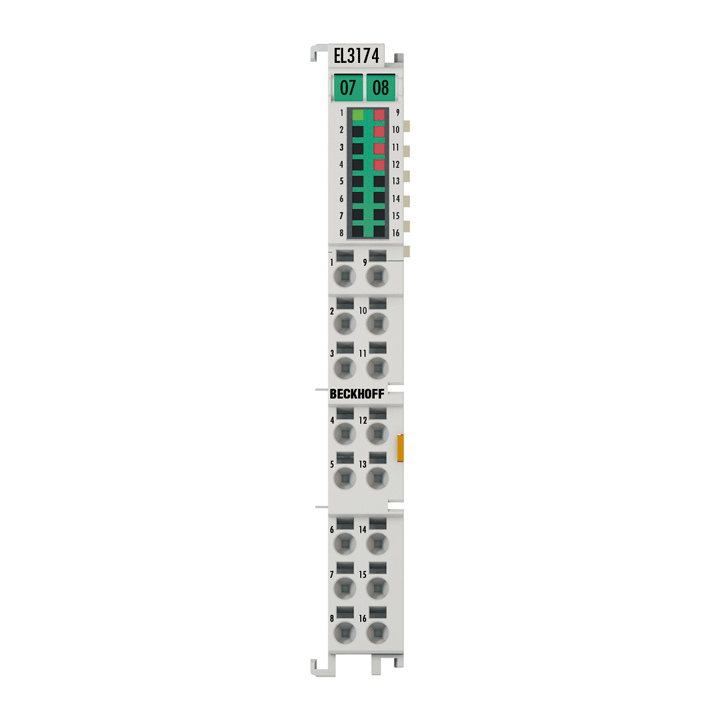

EL3174 | Терминал EtherCAT, 4-канальный аналоговый вход, многофункциональный, ±10 В В, ±20 В мА, 16 В битПредпочтительный тип
0,00 ₽Аналоговый входной терминал EL3174 имеет четыре индивидуально параметризуемых входа. Сигналы в диапазоне от -10/0 до +10 В или от -20/0/+4 до +20 мА могут обрабатываться через каждый канал. Физически сигналы напряжения и тока должны быть подключены к разным клеммным точкам. Затем каждый канал должен быть установлен контроллером/TwinCAT в режим U или I через CoE. Входы напряжения работают дифференциально, токовые входы являются несимметричными. Все входы оцифровываются с разрешением 16 В бит и передаются, электрически изолированными, на устройство автоматизации более высокого уровня. С техническим диапазоном измерения ±107% от номинального диапазона терминал также поддерживает ввод в эксплуатацию со значениями датчиков в предельном диапазоне и диагностику в соответствии с NAMUR NE43.
-

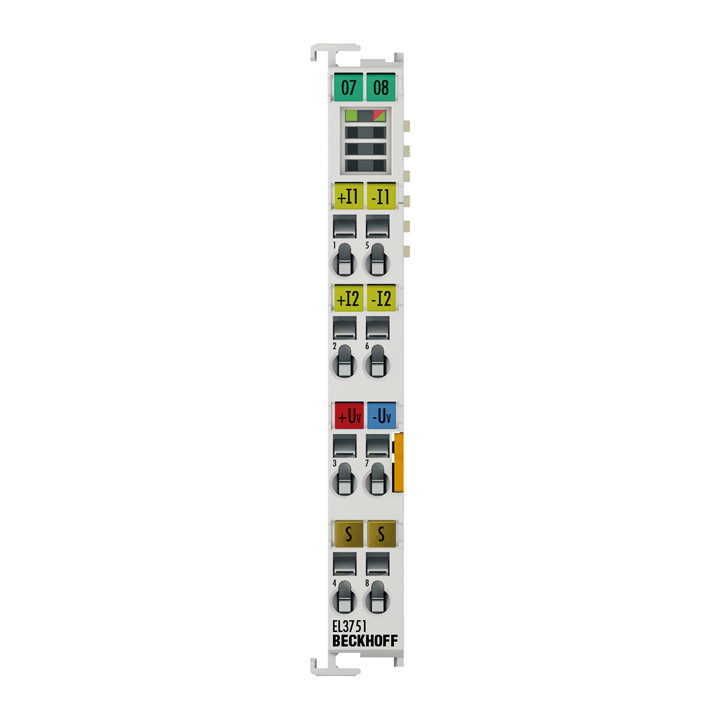

EL3751 | Терминал EtherCAT, 1-канальный аналоговый вход, многофункциональный, 24 В бит, 10 В ksps
0,00 ₽Аналоговый входной терминал EL3751 является частью нового поколения аналоговых измерительных терминалов EtherCAT. Номинальный диапазон измерения входного канала может быть всесторонне параметризован как электрически, так и на программной стороне:
-
EL4078 | Терминал EtherCAT, 8-канальный аналоговый выход, многофункциональный, ±10 В В, ±20 В мА, 16 В бит, 2 В kspsНовый
0,00 ₽Аналоговые выходные клеммы EL4072, EL4074 и EL4078 выводят стандартные сигналы 10 В/20 мА с разрешением 16 бит и до 2000 значений в секунду. Каждый канал может быть параметризован индивидуально через контроллер/TwinCAT. Все известные стандартные сигналы в диапазоне ±10 В и ±20 мА могут быть выведены на канал – например, 4–20 мА. Токовые выходы также могут управлять резисторами с высокой нагрузкой и сообщать о перегрузке или обрыве провода или, в случае выхода напряжения, о коротком замыкании. Выходы напряжения и тока спроектированы как несимметричные, что означает, что одна точка подключения каждого канала уже подключена в клемме к +24 В или GND и больше не требует отдельного подключения. EL4072 и EL4074 имеют контакты 24В В/0В В для питания исполнительных механизмов. С техническим диапазоном выходного сигнала ±107% от номинального диапазона каналы могут даже передавать нестандартные уставки, например, для целей сообщения об ошибках.
-

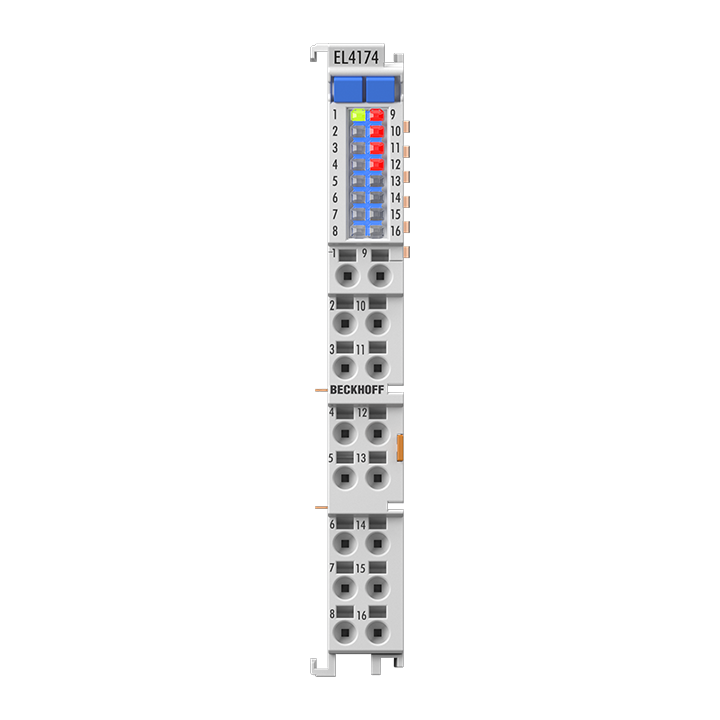

EL4174 | Терминал EtherCAT, 4-канальный аналоговый выход, многофункциональный, ±10 В В, ±20 В мА, 16 В бит, 10 kspsНовый
0,00 ₽Аналоговые выходные клеммы EL4172 и EL4174 выводят стандартные сигналы 10 В/20 мА с разрешением 16 бит и до 10 000 значений в секунду — даже с распределенными часами, если необходимо. Каждый канал может быть параметризован индивидуально с помощью control/TwinCAT и поддерживает все распространенные стандартные сигналы в диапазоне ±10 В и ±20 мА, например, 4…20 мА. Токовые выходы могут управлять высокими нагрузочными сопротивлениями и оснащены контактами 24 В/0 В для питания исполнительных механизмов. С расширенным выходным диапазоном ±107 % также могут быть выведены нестандартные уставки — например, для целей сообщения об ошибках.
-

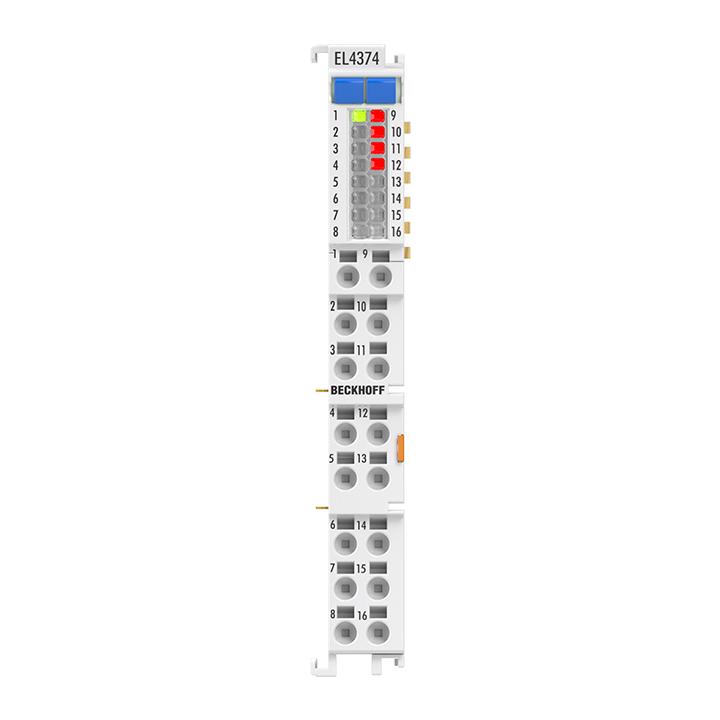

EL4374 | EtherCAT Terminal, 2-channel analog input + 2-channel analog output, multi-function, В±10В V, В±20В mA, 16В bit, 2В kspsNew
0,00 ₽Аналоговый входной терминал EL4374 объединяет два аналоговых входа и два аналоговых выхода, которые могут быть индивидуально параметризованы контроллером/TwinCAT через CoE для работы по току или напряжению. В зависимости от настройки каналы обрабатывают сигналы с 2В ksps в диапазоне от -10/0 до +10В В или от -20/0/+4 до +20В мА.
