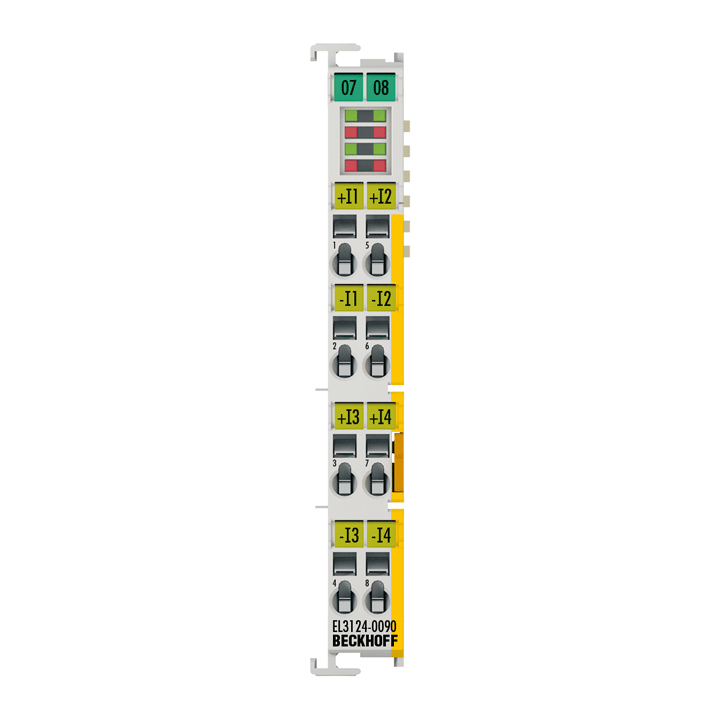

EL3124-0090 | Терминал EtherCAT, 4-канальный аналоговый вход, ток, 4–20 мА, 16 бит, дифференциальный, TwinSAFE SC
0,00 ₽Аналоговый входной терминал EL3124-0090 обрабатывает сигналы в диапазоне от 4В до 20В мА. Ток оцифровывается до разрешения 16В бит и передается в электрически изолированном виде на устройство автоматизации более высокого уровня. Входные каналы терминала EtherCAT имеют дифференциальные входы и обладают общим внутренним потенциалом заземления.
-
EL3174-0090 | Терминал EtherCAT, 4-канальный аналоговый вход, многофункциональный, ±10 В В, ±20 В мА, 16 В бит, TwinSAFE В SC
0,00 ₽Аналоговый входной терминал EL3174 имеет четыре индивидуально параметризуемых входа. Сигналы в диапазоне от -10/0 до +10 В или от -20/0/+4 до +20 мА могут обрабатываться через каждый канал. Физически сигналы напряжения и тока должны быть подключены к разным клеммным точкам. Затем каждый канал должен быть установлен контроллером/TwinCAT в режим U или I через CoE. Входы напряжения работают дифференциально, токовые входы являются несимметричными. Все входы оцифровываются с разрешением 16 В бит и передаются, электрически изолированными, на устройство автоматизации более высокого уровня. С техническим диапазоном измерения ±107% от номинального диапазона терминал также поддерживает ввод в эксплуатацию со значениями датчиков в предельном диапазоне и диагностику в соответствии с NAMUR NE43.
-
EL3214-0090 | EtherCAT Terminal, 4-channel analog input, temperature, RTD (Pt100), 16В bit, 3-wire connection, TwinSAFEВ SC
0,00 ₽The EL3214-0090 is the TwinSAFE SC version of the EL3214. The EL3214-0090 analog input terminal facilitates the direct connection of four resistance sensors. The measured resistance value can either be output directly in ohms or transformed into a temperature. If the temperature at the measuring point is of interest, the conversion from resistance to temperature can be carried out in the terminal according to various sensor characteristics (Pt100, Pt1000, NI120, NI1000, KTY types, etc.). The EL3214-0090 can operate sensors using 2-wire and 3-wire technology. The EtherCAT Terminals indicate their measurement capability by means of light emitting diodes and status bits in the EtherCAT process image. The EL3214-0090 supports TwinSAFE Single Channel technology.
-
EL3314-0090 | Терминал EtherCAT, 4-канальный аналоговый вход, температура, термопара, 16 В бит, TwinSAFE В SC
0,00 ₽Аналоговый входной терминал EL3314-0090 позволяет напрямую подключать четыре термопары. Схема терминала EtherCAT может управлять термопарными датчиками с использованием 2-проводной технологии. Микропроцессор обрабатывает линеаризацию во всем диапазоне температур, который свободно выбирается. Компенсация холодного спая выполняется посредством внутреннего измерения температуры на терминале. EL3314-0090 также может использоваться для измерения мВ.
-

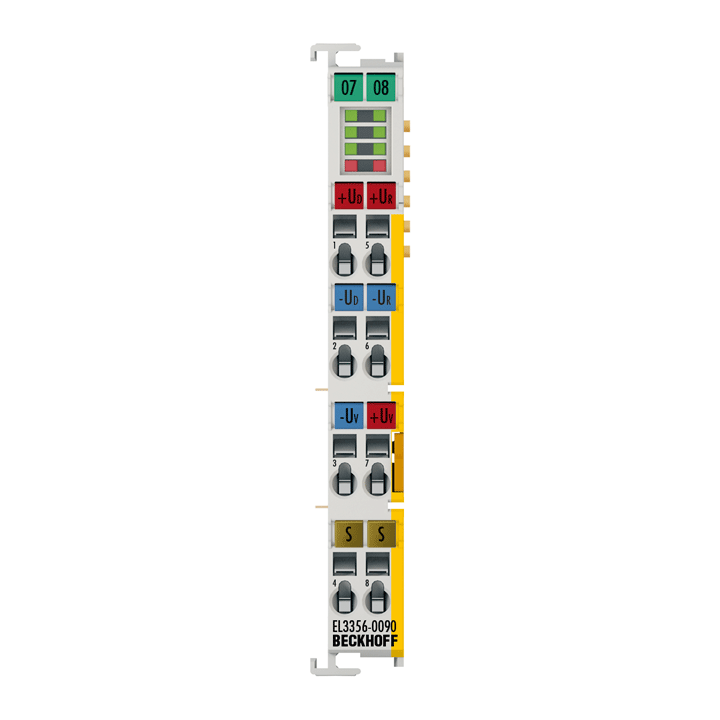

EL3356-0090 | EtherCAT Terminal, 1-channel analog input, measuring bridge, fullВ bridge, 24В bit, high-precision, TwinSAFEВ SC
0,00 ₽The analog EL3356-0090 input terminal enables direct connection of a resistor bridge or load cell in a 4- or 6-wire connection technology. The ratio between the bridge voltage UD and the supply voltage UREF is determined simultaneously in the input circuit and the final load value is calculated as a process value on the basis of the settings in the terminal. With automatic self-calibration (can be deactivated) and dynamic filters the terminal with measuring cycles of 10В ms can be used for slow weighings with high precision.
-

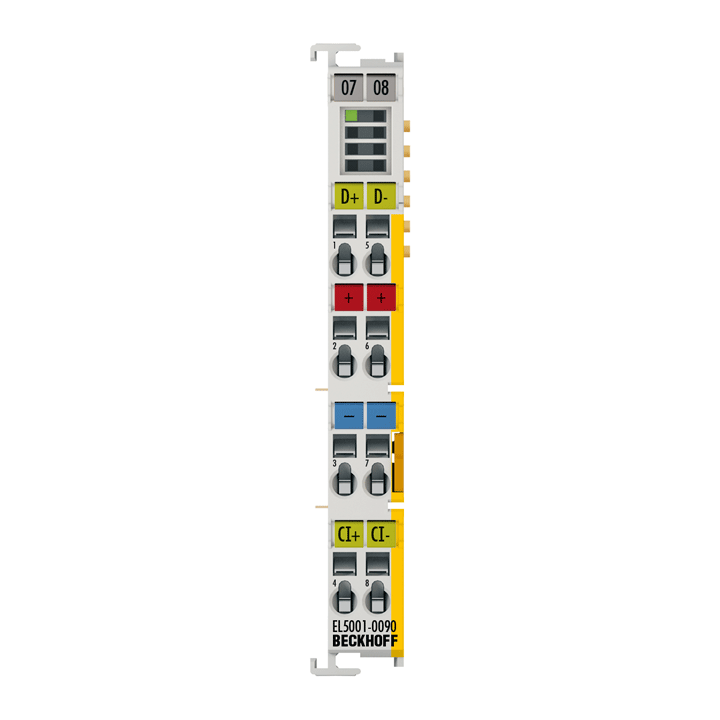

EL5001-0090 | EtherCAT Terminal, 1-channel encoder interface, SSI, TwinSAFEВ SC
0,00 ₽The EL5001-0090 EtherCAT Terminal is an SSI master and enables the direct connection of an absolute encoder with SSI (synchronous serial interface). Both singleturn and multiturn encoders are supported. The 24В V supply of the encoder can be provided directly via the terminal connection points. The EL9505 power supply unit terminal can be used for an optional 5В V encoder operating voltage.
-
EL5021-0090 | EtherCAT Terminal, 1-channel encoder interface, SinCos, 1В VPP, TwinSAFEВ SC
0,00 ₽The EL5021-0090 EtherCAT Terminal is used for the direct connection of a measuring probe or encoder with sinusoidal, differential voltage output 1В VPP. Input frequencies of max. 250В kHz can be evaluated. The current counter reading can be zeroed (reset) or stored separately via the C track of the encoder, which is also called reference mark. The 5В V supply to the encoder is provided directly via the terminal connection points. The EL5021-0090 features amplitude and frequency error detection of the input signals.
-

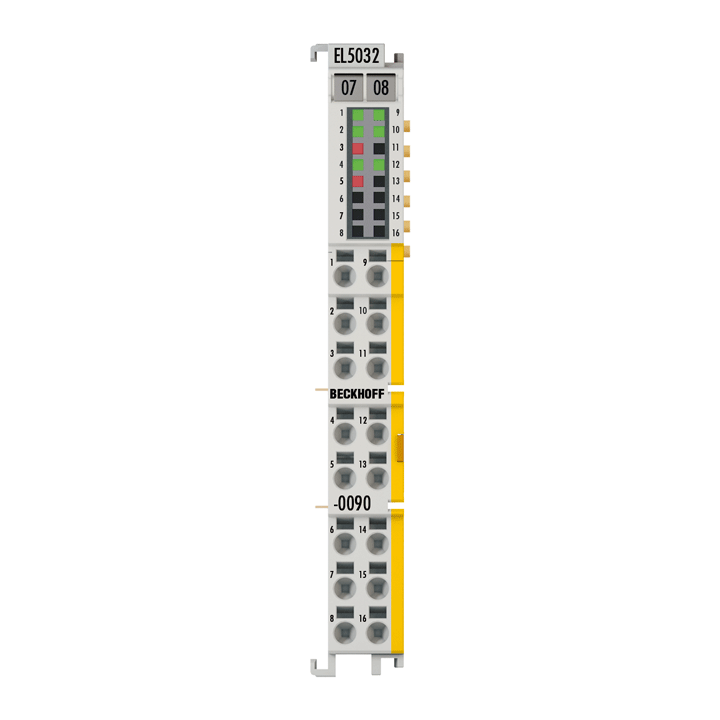

EL5032-0090 | EtherCAT Terminal, 2-channel encoder interface, EnDat® 2.2, TwinSAFE SC
0,00 ₽EL5032-0090 используется для прямого соединения двух энкодеров с интерфейсом EnDat® 2.2. Двунаправленный интерфейс обеспечивает автоматическое считывание значений положения, диагностических данных, а также внутренних и внешних значений температуры и электронной таблички энкодера. Кроме того, EL5032-0090 обеспечивает питание энкодера 5В В или опционально 9В В.
-

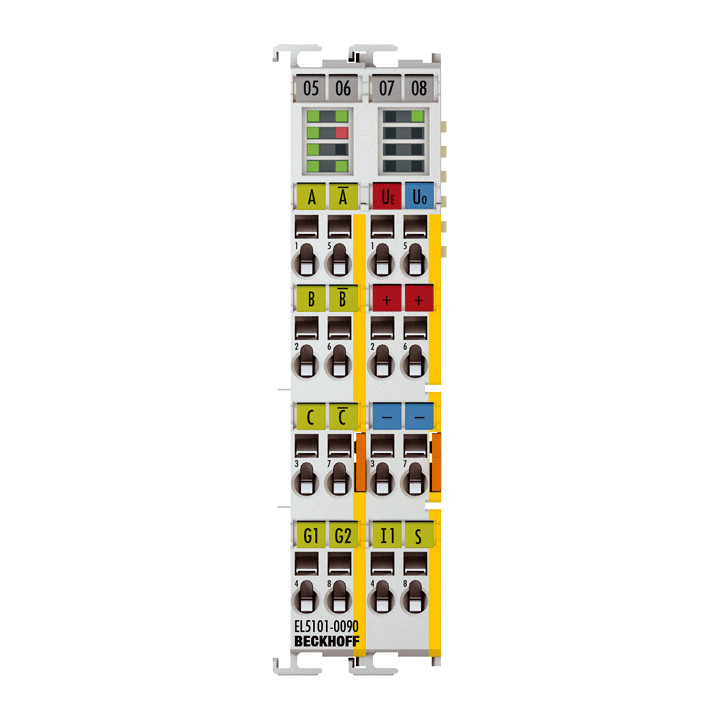

EL5101-0090 | Терминал EtherCAT, 1-канальный интерфейс энкодера, инкрементальный, 5 В постоянного тока (DIFF RS422, TTL), 1 МГц, TwinSAFE SC
0,00 ₽Терминал EtherCAT EL5101-0090 представляет собой интерфейс для прямого подключения инкрементальных энкодеров с дифференциальными сигналами (RS422) или односторонними сигналами TTL. Два дополнительных цифровых входа 24 В доступны для хранения, блокировки и установки состояния счетчика. Выход сообщения об ошибке энкодера может быть подключен и оценен через вход состояния. Питание 5 В и 24 В энкодера может быть предоставлено напрямую через точки подключения терминала.
-
EL5151-0090 | Терминал EtherCAT, 1-канальный интерфейс кодера, инкрементальный, 24В В DC HTL, 100В кГц, TwinSAFE SC
0,00 ₽Терминал EtherCAT EL5151-0090 представляет собой интерфейс для прямого подключения одного инкрементального энкодера (24В В HTL). Дополнительный цифровой вход 24В В доступен для хранения или блокировки состояния счетчика. В качестве альтернативы EL5151-0090 может использоваться как счетчик вверх/вниз. Питание 24В В энкодера может быть предоставлено напрямую через точки подключения терминала.
-
EL6224-0090 | Терминал EtherCAT, 4-канальный интерфейс связи, IO-Link, ведущий, TwinSAFEВ SC
0,00 ₽The EL6224 IO-Link terminal enables the connection of up to four IO-Link devices. These can be actuators, sensors or a combination of both. A point-to-point connection is used between the terminal and the device. The terminal is parameterized via the EtherCAT master.
-

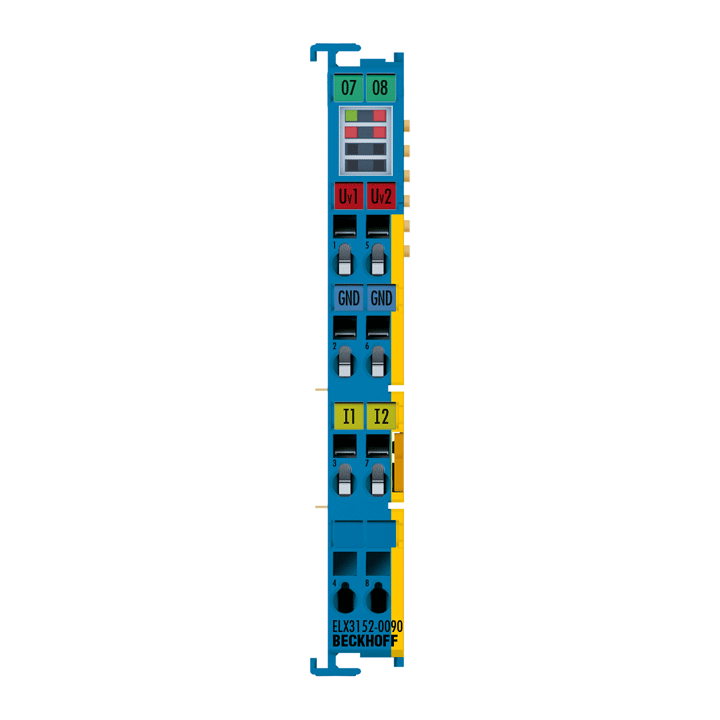

ELX3152-0090 | EtherCAT Terminal, 2-channel analog input, current, 0/4…20 mA, 16 bit, single-ended, Ex i, TwinSAFE SC
0,00 ₽The ELX3152-0090 analog input terminal allows the direct connection of intrinsically safe field devices located in hazardous areas classified zone 0/20 or 1/21. It supplies measuring transducers located in the field and transmits their analog measuring signals electrically isolated to the automation device. The measuring range can be switched between 0…20В mA and 4…20В mA by software. With a technical measuring range of В±107% of the nominal range, the terminal also supports commissioning with sensor values in the limit range and evaluation according to NAMUR NE43. The error LEDs indicate an overload condition and wire breakage. The error LEDs indicate an overload condition and wire breakage.
-
ELX3202-0090 | EtherCAT Terminal, 2-channel analog input, temperature, RTD (Pt100), 16В bit, ExВ i, TwinSAFEВ SC
0,00 ₽The ELX3202-0090 analog input terminal allows the direct connection of RTDs located in hazardous areas classified zone 0/20 or 1/21. The circuitry of the ELX3202-0090 can operate sensors with 2-, 3- and 4-wire technology. Linearization is carried out over the entire freely selectable temperature range. By default the terminal is set to Pt100 sensors with 3-wire technology. The ELX3202-0090 terminal indicates signal state and sensor malfunctions (e.g. wire breakage) by means of LEDs.
-

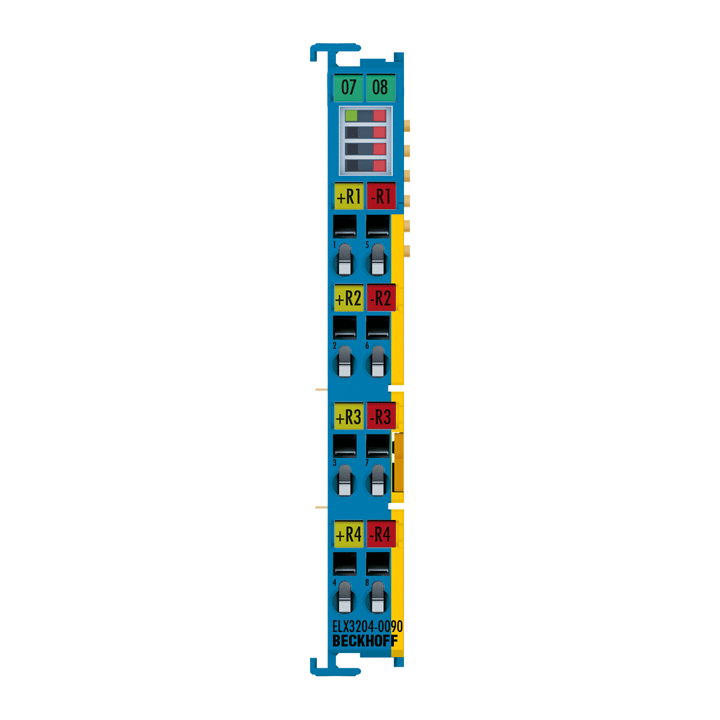

ELX3204-0090 | EtherCAT Terminal, 4-channel analog input, temperature, RTD (Pt100), 16В bit, ExВ i, TwinSAFEВ SC
0,00 ₽Аналоговый входной терминал ELX3204-0090 позволяет напрямую подключать термометры сопротивления, расположенные в опасных зонах, классифицированных как зона 0/20 или 1/21. Схемы ELX3204-0090 могут работать с датчиками с 2-проводной технологией. Линеаризация выполняется во всем свободно выбираемом диапазоне температур. По умолчанию терминал настроен на датчики Pt100 с 2-проводной технологией. Терминал ELX3204-0090 отображает состояние сигнала и неисправности датчика (например, обрыв провода) с помощью светодиодов.
-
ELX3312-0090 | EtherCAT Terminal, 2-channel analog input, temperature, thermocouple, 16В bit, ExВ i, TwinSAFEВ SC
0,00 ₽The ELX3312 analog input terminals allows the direct connection of thermocouples located in hazardous areas classified zone 0/20 or 1/21. The circuitry of the ELX3312 can operate sensors with 2-wire technology. Linearization is possible over the entire freely selectable temperature range. The error LEDs indicate a broken wire. Compensation for the cold junction is achieved through internal temperature measurement. Millivolt measurement is also possible with ELX3312.
-
ELX3314-0090 | Терминал EtherCAT, 4-канальный аналоговый вход, температура, термопара, 16 В бит, ExВ i, TwinSAFEВ SC
0,00 ₽Аналоговые входные клеммы ELX3314-0090 позволяют напрямую подключать термопары, расположенные в опасных зонах, классифицированных как зона 0/20 или 1/21. Схемы ELX3314-0090 могут управлять датчиками с 2-проводной технологией. Линеаризация возможна во всем свободно выбираемом диапазоне температур. Светодиоды ошибок указывают на обрыв провода. Компенсация холодного спая достигается за счет внутреннего измерения температуры. Измерение милливольт также возможно с ELX3314-0090.
-
ELX3351-0090 | EtherCAT Terminal, 1-channel analog input, measuring bridge, fullВ bridge, 24В bit, ExВ i, TwinSAFEВ SC
0,00 ₽The analog ELX3351-0090 input terminal enables direct connection of a resistor bridge or load cell from hazardous areas, zone 0/20 and 1/21. The terminal can be connected in 4- or 6-wire technology. The ratio between the bridge voltage UD and the supply voltage UR is determined in 16-bit resolution, and the load value is calculated as a process value. Apart from automatic self-calibration (can be deactivated), additional functions such as Tare and Freeze as well as dynamic filters are integrated.
-

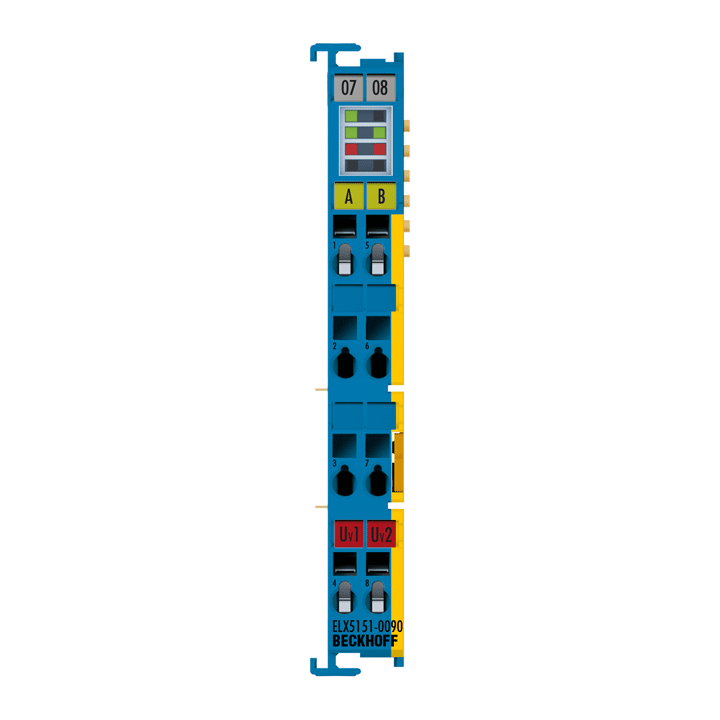

ELX5151-0090 | Терминал EtherCAT, 1-канальный интерфейс кодера, инкрементальный, NAMUR, ExВ i, TwinSAFEВ SC
0,00 ₽Терминал EtherCAT ELX5151-0090 позволяет напрямую подключать искробезопасный инкрементальный энкодер из опасных зон 0/20 и 1/21. Терминал подает на энкодер напряжение 8,2 В постоянного тока и оценивает диагностически пригодный сигнал NAMUR в соответствии с IEC 60947-5-6. Таким образом, в дополнение к состоянию переключения можно обнаружить обрыв провода или короткое замыкание. ELX5151-0090 также может использоваться как счетчик вверх/вниз и позволяет переключаться между 16- и 32-битным счетом.
