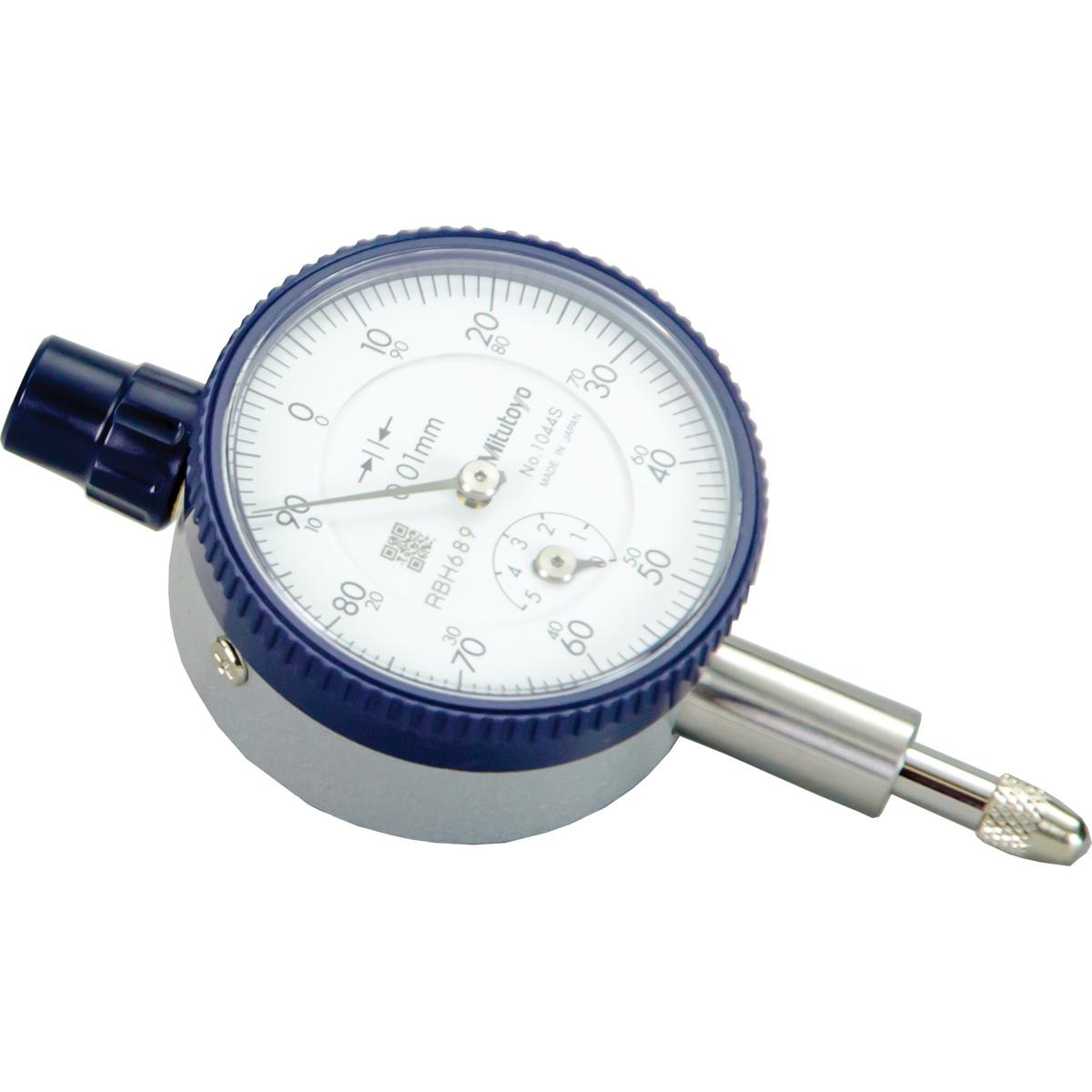

Описание Циферблатного индикатора Mitutoyo 1044A серии 1

Циферблатный индикатор Mitutoyo 1044A серии 1 имеет революционную конструкцию шток-втулка для беспроблемного зажима штока и увеличенного диапазона зажима. Отсутствие сквозного отверстия для винтов на раме для высокой пыленепроницаемости. Повышенная жесткость опорной плиты для уменьшения ошибки трассировки. Эта модель оснащена задней проушиной с диапазоном 5 мм при 1 мм на оборот, градуировкой 0,01 мм и показаниями циферблата 0–100 с 8-миллиметровым стержнем. Популярные тестовые индикаторы. Они также имеют стандартную резьбу стопорного винта до M2,5×0,45, увеличенную длину монтажного штока*, модернизированный шпиндель для водонепроницаемых моделей, позволяющий использовать дополнительные контактные точки, коническое основание стрелки/стрелки, облегчающее ремонт при необходимости, допуски зажимы теперь не являются обязательными, изменена форма стопорного винта*, а цвет лицевой панели и пылезащитного колпачка стал черным.

* Для некоторых моделей. См. схемы и дополнительную информацию в описании индикаторов часового типа в разделе «Информация и руководства» ниже.

Технические характеристики

• Диапазон: 5 мм
• Шаг деления: 0,01 мм
• Тип: Серия 1, с проушиной сзади
• Точность: +/- 0,01 мм в начале 2,5 оборота +/-0,013 мм Общая

Информация и руководства

• лист технических данных
