Pfeiffer HiPace 80 CF 63 – турбонасос с гибридными подшипниками и TC 110 (DN 63 CF-F)

Описание

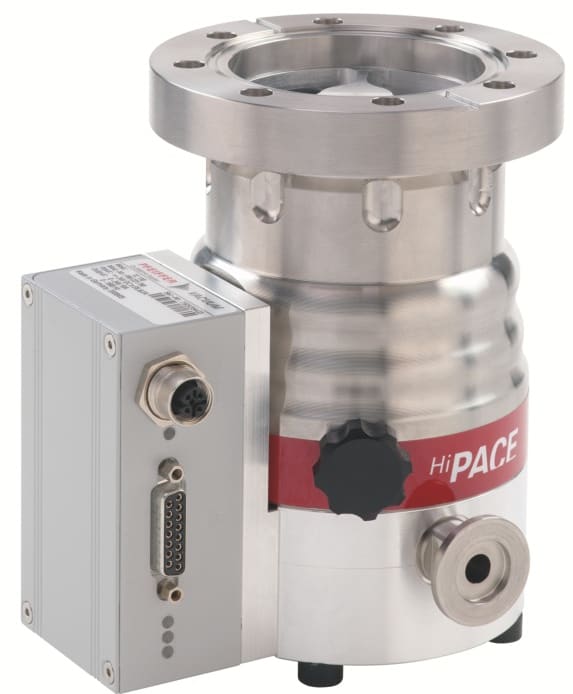

Pfeiffer HiPace 80 CF 63

• Соединительный фланец IN: DN 63 ISO-K, Out: DN 16 ISO-KF/G ¼
• Скорость откачки до 67 л/с для N2
• Встроенная электроника привода TC 110
• Подшипник ротора: гибридный
• Для установки в любой ориентации

Турбонасос с гибридными подшипниками и TC 110 (DN 63 CF-F)

Pfeiffer HiPace 80 CF 63 — это небольшой, но мощный турбонасос со скоростью откачки до 67 л/с для N2. Он оснащен технологией гибридных подшипников и встроенной электроникой привода TC 110. Встроенная электроника привода предотвращает дорогостоящую прокладку кабелей. Электронный приводной блок автоматически регулирует мощность привода в случае превышения допустимых температур.

Что такое технология гибридных подшипников?

Сочетание керамического шарикоподшипника на стороне форвакуума и радиального подшипника с постоянными магнитами на стороне высокого вакуума называется гибридным подшипником. Эта технология подшипников не требует электромагнитов и имеет длительный срок службы с интервалами технического обслуживания около 4 лет. Шарикоподшипник и резервуар рабочей жидкости можно заменить на месте менее чем за 30 минут.

Конструкция HiPace 80

1. Защитная крышка для соединения с высоким вакуумом

2. Клемма заземления

3. Соединение уплотняющего газа

4. Корпус насоса, нержавеющая сталь

5. Турборотор

6. Соединение с высоким вакуумом

7. Соединение с форвакуумом

8. Винт для выпуска воздуха

9. Электронный приводной блок – TC 110

10. Монтажная поверхность для водяного охлаждения

11. Основание насоса

12. Резинометаллический бампер

13. Защитный кожух для форвакуумного соединения

14. Многофункциональное соединение «X3»

15. Светодиодный индикатор режима работы

16. Корпус насоса, алюминий
