Описание

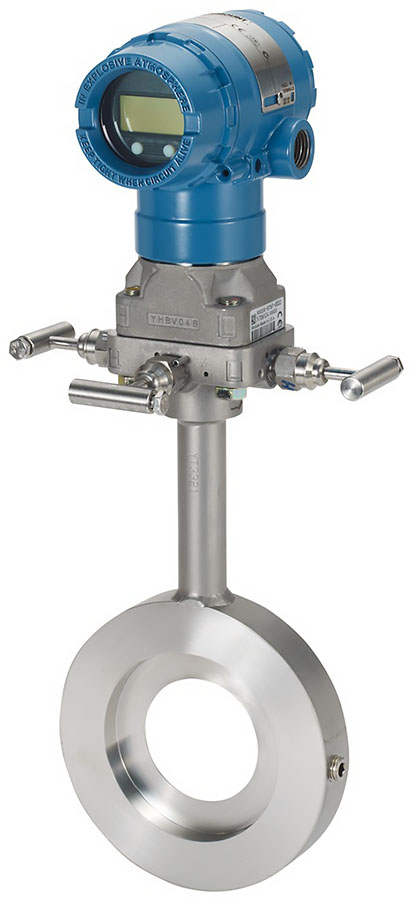

Расходомер с компактной диафрагмой серии Rosemount 3051SFC предназначен для управления с обратной связью и мониторинга общего назначения. Объединив датчик давления 3051S с первичным элементом с компактной диафрагмой 405, компания Rosemount создала высокоэффективный расходомер прямого монтажа с дифференциальным давлением, снижающий стоимость установки за счет устранения необходимости в фитингах, импульсных трубках, клапанах, переходниках и манифольдах за счет предоставления единого устройства, упакованного вместе для упрощения установки.

Компактный расходомер Rosemount 3051SFC идеально подходит для объемного измерения относительно чистых жидкостей. Измерения повторяемы и точны до ±0,80% от объемного расхода. Механизм центрирования помогает исключить неправильную установку, которая может привести к значительным ошибкам в показаниях.

Компоненты расходомера дифференциального давления с компактной диафрагмой Rosemount 3051SFC включают следующее:

• Многопараметрический преобразователь давления Rosemount 3051S

Преобразователь Rosemount 3051S позволяет измерять давление, температуру, а также полностью компенсированные потоки массы и энергии. Он полностью масштабируем и позволяет пользователям настраивать производительность, функциональность, диагностику и системы подключения в зависимости от приложения. В датчике 3051S используется современное программное обеспечение и функциональные возможности, включая сигнал 4–20 мА на основе протокола Hart® Communication или FOUNDATION™ fieldbus, единицы измерения расхода, настраиваемые пользователем, отсечку при низком расходе и технологические оповещения о давлении и температуре.

Компактная диафрагма Rosemount 405

Компактная диафрагма 405 подходит для работы с жидкостью, газом и паром в трубах диаметром от ½ до 12 футов. Модель 405 доступна с двумя типами отверстий: кондиционирование и стандартное. Компактная диафрагма для кондиционирования 405C идеально подходит для применений с ограниченной длиной трубопровода. Компактная диафрагма 405C с кондиционирующей компактной диафрагмой требует всего 2 диаметра трубы от помех на входе (двойные колена, клапаны, переходники).

Применение компактного расходомера Rosemount 3051SFC с компактной диафрагмой:

• Нефть и газ Добыча
• Нефтепереработка
• Нефтехимия
• Энергетика
• Коммунальные услуги
• Целлюлозно-бумажная промышленность
• Природный газ

Технические характеристики

Характеристики:

• Идеально подходит для жидкостей, подходит для газа и пара.
• Размер трубы от 1/2 до 12 футов.
• Точность: +/- 0,8 % от нормы для жидкостей.
• Диапазон регулирования расхода 8:1.
• Сигнал 4–20 мА на основе протокола Hart Communication или FOUNDATION Fieldbus.
• Простая установка.
• Уменьшенный участок прямой трубы.
• Возможность прямого монтажа.
• Центрирующий механизм.
