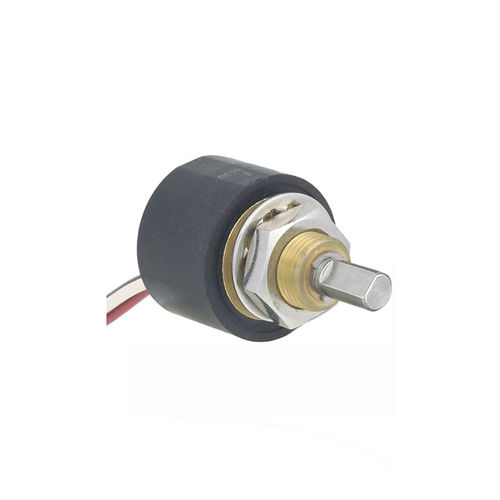

HSM12.HSM18E – 1-оборотный бесконтактный потенциометр

Тип ИС на эффекте Холла:

• HSM12 (втулочный тип)
• HSM18E.EL (комбинированный тип с втулочным и фланцевым креплением)

Общие характеристики:

• Соответствие RoHS
• Потребляемый ток:
  • HSM12: прибл. 6 мА
  • HSM18E.EL: Один выход прибл. 7 мА, двойной выход прибл. 14 мА
• Независимый допуск линейности: ±1,5% полной шкалы (полная шкала=90°)
• Механический угол поворота: 360° (бесконечный)
• Эффективный электрический угол: ±45° (бесконечный)
• Приложенное напряжение: 5 В±10% постоянного тока
• Эффективный выход: 0,5~4,5 В
• Сопротивление нагрузки: >10 КОм
• Диапазон рабочих температур: -40℃~+105℃
• Диапазон температур хранения: -50℃~+105℃

Экологические характеристики:

• Термические удары: 5 циклов -50℃~+105℃
• Воздействие при низкой температуре: 24 часа при -50℃
• Воздействие при высокой температуре: 1000 часов при +105℃
• Вибрация: от 10 до 2 000 Гц, 196 м/с²
• Удар: 980 м/с² (18 раз)
• Механический срок службы: 50 000 000 обороты вала

Особые характеристики:

• Специальный эффективный электрический угол
• Специальная обработка вала
• Специальная производительность

Пожалуйста, свяжитесь с нами по адресу trade1@sakae.cn для настройки HSM12.HSM18E.

Технические характеристики

Характеристики:

• Тип: абсолютная
• Технология: Эффект Холла, потенциометр
• Конструкция: бесконтактный, цельный вал, однооборотный
• Выходной сигнал: аналоговый, выход по напряжению
• Напряжение питания: 5 В постоянного тока
• Материал: нержавеющая сталь, алюминий
• Уровень защиты: >взрывозащищенный, ударопрочный, виброустойчивый, для суровых условий, прочный
• Применение: промышленный, для OEM, для суровых условий, для двигателей, для наружного применения
• Другие характеристики: компактный, миниатюрный
• Диаметр корпуса: 12 мм (0 дюймов)
• Диаметр вала:
  • Макс.: 6 мм (0 дюймов)
  • Мин.: 5 мм (0 дюймов)
• Температура процесса:
  • Макс.: 105 °C (221 °F)
  • Мин.: -40 °C (-40 °Е)
